LilyGO TTGO T-Beam - LoRa 868MHz - NEO-6M GPS - ESP32 - Meshtastic - 18650 batteriholder

TTGO T-Beam fra LilyGO er en mikrocontroller baseret på en ESP32 inklusive en indbygget SX1276 LoRa-chip og et NEO-6M GPS-modul programmeret med Meshtastic-firmwaren. USB til seriel konverteren gør det nemt at programmere, selv som en Arduino. Tavlen har en mikro USB-forbindelse, som den kan programmeres og/eller forsynes med (micro USB-kablet medfølger ikke).

Specifikationer:

• Forsyningsspænding: 3,3V DC eller 5V DC
• GPIO-spænding: 3,3V*
• ESP32-DOWD-Q6 chip (240Mhz dual core processor)
  • SRAM: 520KB
  • PSRAM: 4MB
  • Flash-hukommelse: 4MB
  • Indbygget Wi-Fi
  • Indbygget Bluetooth
• USB til seriel konverter: CH9102F
• SX1276 LoRa chip
• LoRa-frekvens: 868MHz
• NEO-6M GPS-chip
• Indbygget Li-ion/Li-Po batteriopladningskredsløb: AXP192 chip kan oplade op til 1,4A
• Indbygget trykknap (IO38)
• Indbygget tænd/sluk-knap
• SoftRF software: SoftRF ESP32
• Indbygget 18650 batteriholder (batteri medfølger ikke)
• PCB dimensioner: Se billeder

Forsendelsesliste:

• 1x LilyGO TTGO T-Beam

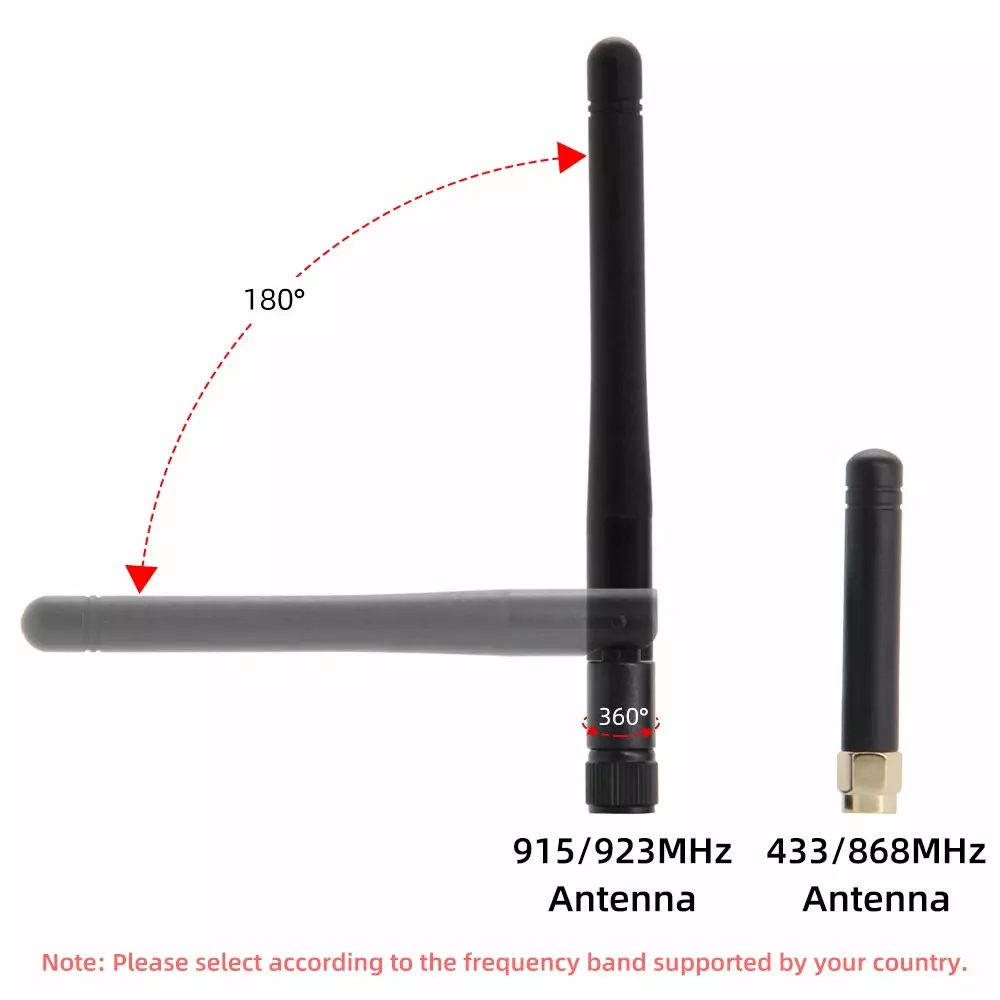

• 1x LoRa SMA antenne 868MHz
• 1 x GPS antenne
• 1x mandlig header sæt

For at programmere kortet med Arduino IDE skal du vælge 'ESP32 Dev Module' i board manager.*Bemærk: Pindene på kortet er direkte forbundet til ESP32 chippen og er derfor kun egnet til 3,3V signaler.
