Partikelsensorudbrud (til PMS5003) - PIM477

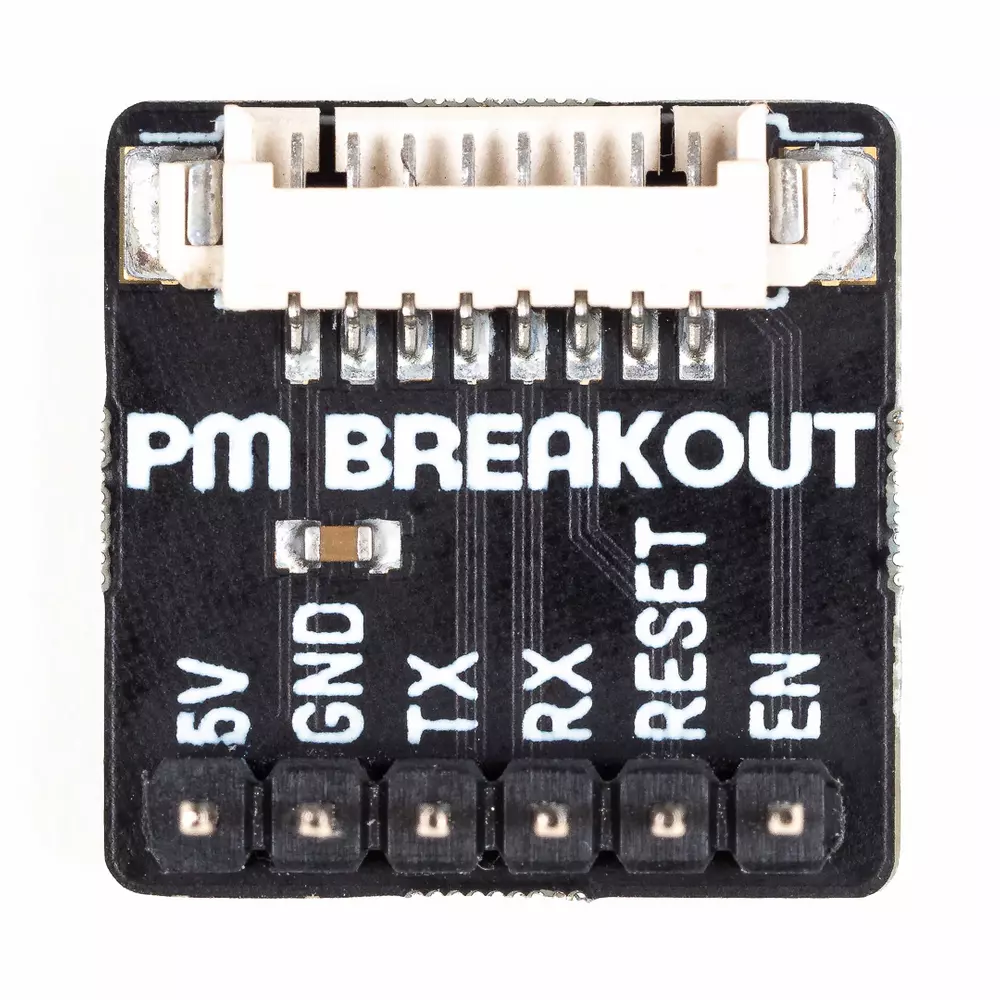

Denne Partikelstofsensor Breakout (til PMS5003) er en handy-dandy breakout, der konverterer mellem picoblade-konnektorkablet på PMS5003-partikelsensoren og en standard hanlig 2,54 mm pitch-header.

Brug denne breakout til at forbinde en PMS5003-partikelsensor direkte til din Raspberry Pi (eller en anden mikrocontroller) med en hun-til-hun-jumper ved hjælp af vores PMS5003 Python-bibliotek at læse data fra sensoren.

Forbind stifterne på udbruddet til følgende stifter på din Raspberry Pi:

• 5V til 5V
• GND til jord
• TX til BCM 14
• RX til BCM 15
• NULSTIL til BCM 27
• EN til BCM 22

Mål: 17,7x17,75 mm
