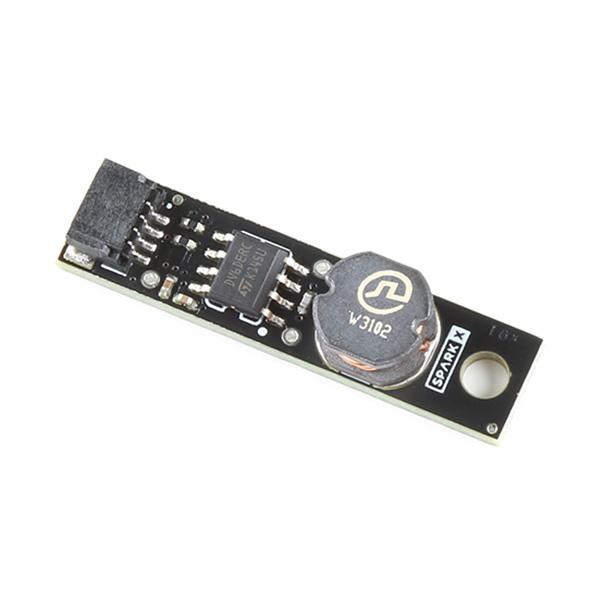

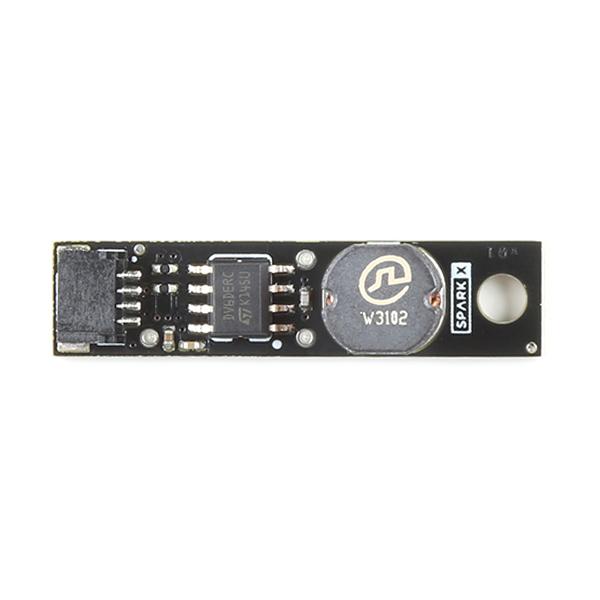

Qwiic Micro Dynamic NFC/RFID-tag

STMicroelectronics ST25DV dynamisk Tæt på frekvenskommunikation / radiofrekvensidentifikationsmærke IC'er er fantastiske! ST25DV64KC tilbyder 64-kBit (8-kBytes) EEPROM-hukommelse, som kan tilgås over både I2C og RF (NFC)! Det er et state-of-the-art tag, som overholder ISO/IEC 15693 eller NFC Forum Type 5 anbefalinger. Du kan læse og skrive taggets hukommelse ved hjælp af NFC, selv mens tagget er slukket eller afbrudt!

EEPROM-hukommelsen kan opdeles i fire områder, som hver kan have forskellige beskyttelsesniveauer. Vil du gemme dine data, så alle har læse- og skriveadgang over både I2C og RF? Du kan gøre det. Faktisk er det standarden! Vil du gemme dine data i et område, som kun kan læses, hvis du kender adgangskoden, og som ikke kan skrives til (via RF)? Det kan du også!

Vores Arduino bibliotek indeholder alle de metoder, du har brug for til at læse og skrive brugerhukommelsen, kontrollere læse- og skrivetilladelserne, ændre områdestørrelserne og anvende adgangskodekontrol. Ikke kun det! Vi har inkluderet ekstra metoder, som giver dig mulighed for at læse og skrive NDEF (NFC Forum Data Exchange Format) URI, WiFi og tekstposter som din smartphone kan forstå! Vi har testet det med ST's "NFC Tap" App - tilgængelig fra Apple App Store og Google Play.

Vil du have dit projekt til at kunne logge op til 8 kBytes data (via I2C) og derefter kunne læse det ved hjælp af din smartphone - også selvom dit projekt er slukket? Vores bibliotek lader dig gøre det!

Vil du være i stand til at skrive WiFi-legitimationsoplysninger (SSID og adgangskode) ind i taghukommelsen ved hjælp af din smartphone og derefter være i stand til at læse dem over I2C, så dit Arduino kort kan tilslutte sig netværket? Med vores bibliotek kan du også gøre det!

Vil du være i stand til at fremstille og teste dit produkt og derefter programmere det med nøgler eller andre legitimationsoplysninger, lige før du sender? Vi har dig dækket.

Udvikler du udstyr eller apparater fra hjemmet? Vil du gemme diagnostiske oplysninger, så reparatøren kan få adgang til dem ved hjælp af deres smartphone? Vores bibliotek lader dig gøre det! Vil du gerne have, at kunden kan læse diagnosen med deres smartphone og derefter e-maile dem til dig? Vores bibliotek vil lade dig også gøre det! (Bortset fra e-mail-bitten - obvs.. Du skal selv tilføje den bit.)

Designer du en plakat til dit projekt? Vil du være i stand til at programmere dit tag ved hjælp af Arduino og derefter sætte det fast på din plakat, så folk kan interagere med det? Hej, vi har dig også dækket der!

Funktioner:

ST25DV64KC funktioner:

• Kontaktløs grænseflade
  • Baseret på ISO/IEC 15693
  • NFC Forum Type 5 tag certificeret af NFC Forum
  • Understøtter alle ISO/IEC 15693-modulationer, kodning, underbærertilstande og datahastigheder
  • Brugerdefineret hurtig læseadgang op til 53 kbit/s
• Hukommelse
  • 64-kBit (8-kByte) af EEPROM
  • I²C-grænsefladen tilgår bytes
  • RF-interface får adgang til blokke på 4 bytes
  • Skriv tid:
  • Fra I²C: typisk 5 ms for 1 op til 16 bytes
  • Fra RF: typisk 5 ms for 1 blok
  • Dataopbevaring: 40 år
  • Skrive cyklus udholdenhed: 400k til 1 million afhængigt af temperatur
• Data beskyttelse
  • Brugerhukommelse: et til fire konfigurerbare områder, der kan beskyttes i læsning og/eller skrivning med tre 64-bit adgangskoder i RF og en 64-bit adgangskode i I²C
  • Systemkonfiguration: beskyttet i skrivning af en 64-bit adgangskode i RF og en 64-bit adgangskode i I²C

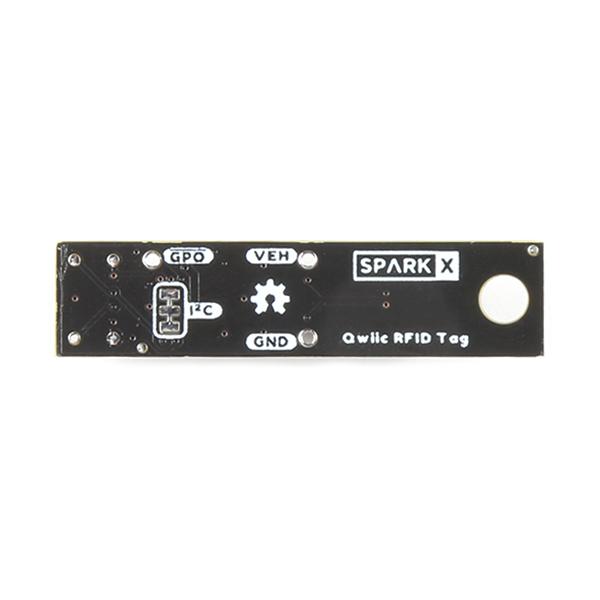

• General Purpose Output (GPO) ben
  • Interrupt pin konfigurerbar på flere RF og I²C begivenheder
• Energihøst
• Forsyningsspænding: 1,8V_Min5,5V_Maks
  • Bemærk: Qwiic bus kører på 3,3V_Maks
• I²C-adresser:
  • Brugerhukommelse: 0x53
  • Systemhukommelse: 0x57
  • RF-afbryder: 0x51
  • RF Switch On: 0x55

Arduino biblioteksfunktioner:

• Læs og skriv EEPROM-hukommelse via I2C
• Skift størrelsen på de fire brugerhukommelsesområder
• Anvend forskellige beskyttelsesniveauer på de fire områder
• Skift I²C adgangskode
• Læs og skriv NDEF (NFC Forum Data Exchange Format) poster:
  • URI
  • Trådløst internet
  • Tekst

Dokumenter:

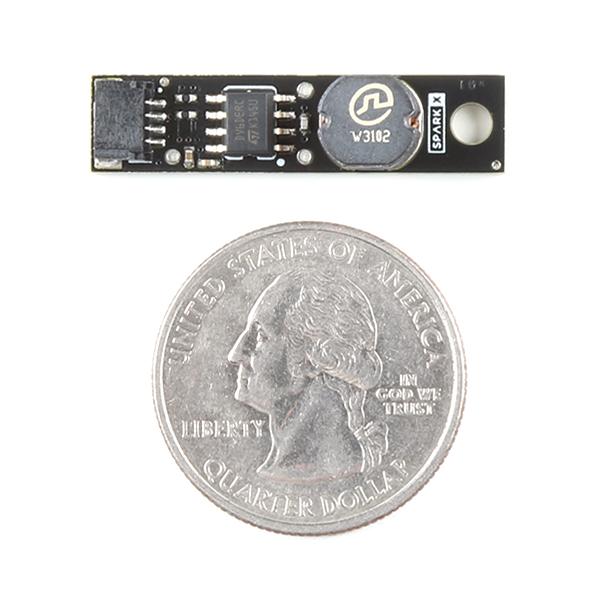

• Bordets dimensioner
• Skematisk
• Eagle filer
• GitHub Hardware Repo
• Antenne datablad (W3102)
• Arduino bibliotek
• Bibliotekets dokumentation
