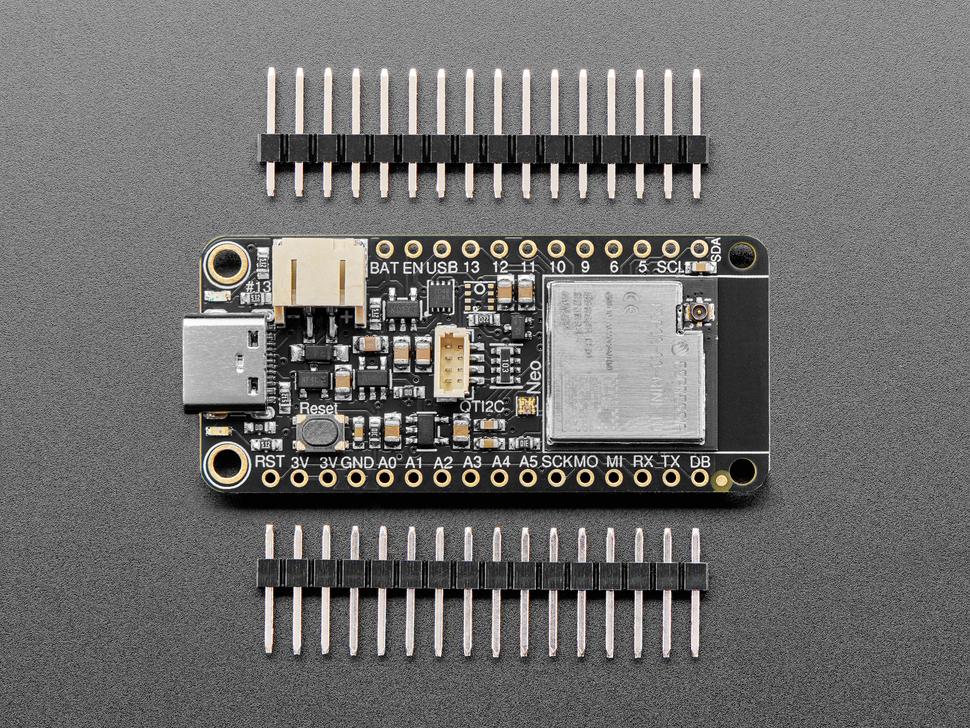

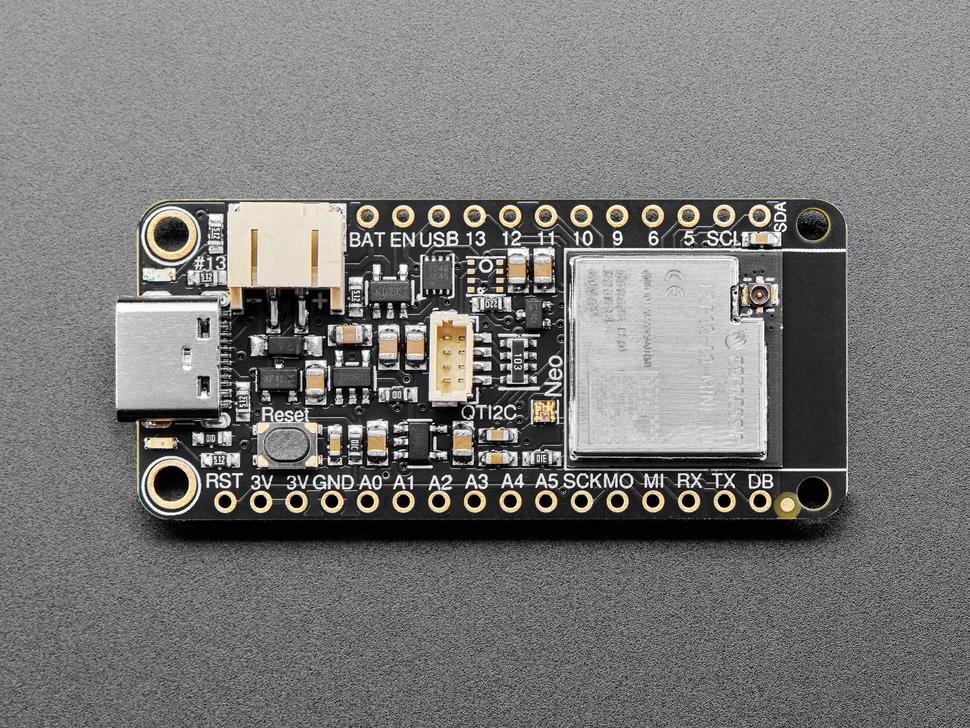

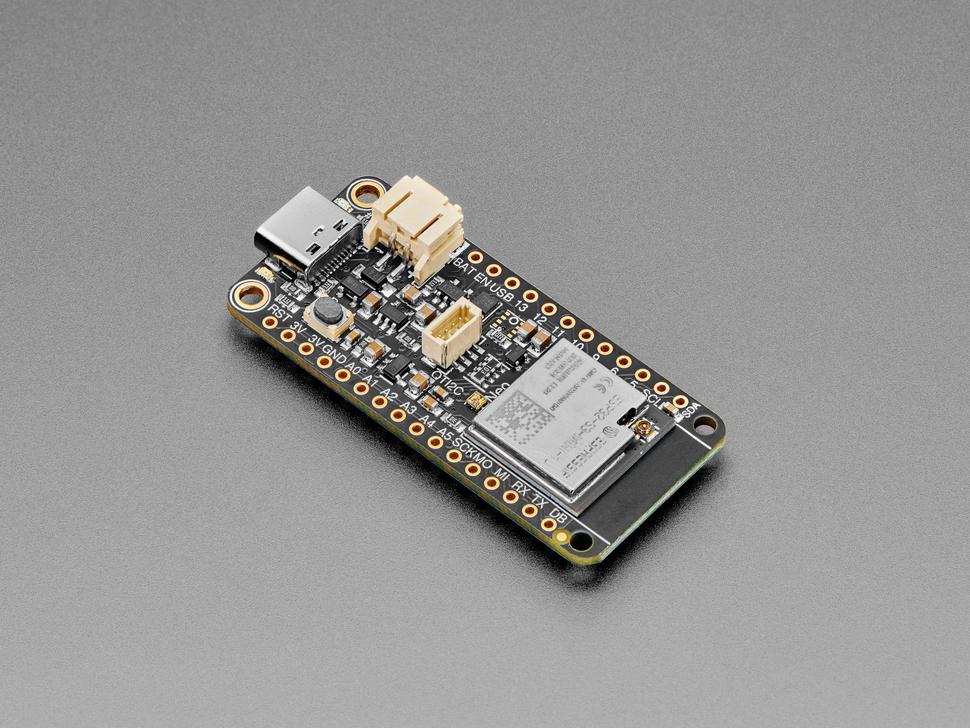

Adafruit ESP32-S2 Omvendt TFT-fjeder med wFL

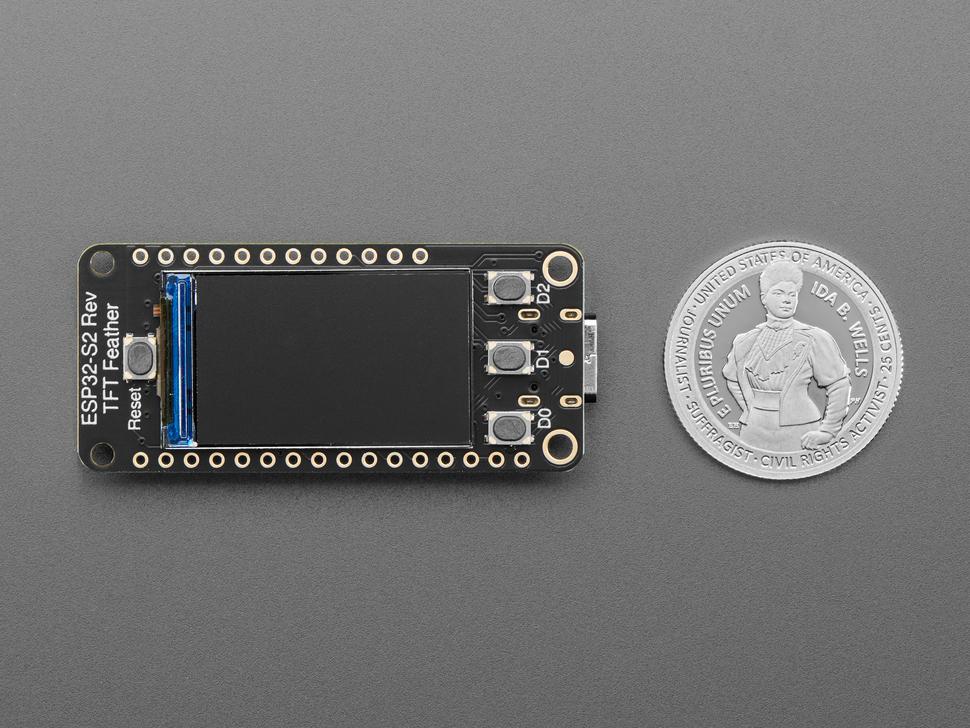

Ligesom Missy Elliot kan vi godt lide at "lægge vores [Feather] ned, vende den og vende den om", og det er præcis, hvad vi har gjort med dette nye udviklingskort. Det er dybest set vores ESP32-S2 TFT Feather, men med 240x135 farver TFT-displayet på bagsiden, ikke på forsiden. Det gør den fantastisk til panelmonterede projekter, især da vi også har plads til 3 knapper.

Det er som et alt-i-et-displayinterface-udviklingskort, drevet af det fantastiske ESP32-S2 WIFI-modul. Denne fjer leveres med native USB og 4 MB flash + 2 MB PSRAM, så den er perfekt til brug med CircuitPython eller Arduino med billig WiFi. Native USB betyder, at den kan ACT som et tastatur eller et diskdrev. WiFi betyder, at den er fantastisk til IoT-projekter.

Og Feather betyder, at den fungerer med det store Feather Wings-fællesskab for udvidelsesmuligheder. Denne version har et wFL-stik, hvilket betyder, at du kan tilslutte en ekstern antenne - perfekt til montering uden for et kabinet. Bemærk venligst, at en w.FL-antenne eller -adapter IKKE er inkluderet!

ESP32-S2 er en højt integreret, lavstrøms 2,4 GHz Wi-Fi System-on-Chip (SoC)-løsning, der nu har indbygget USB samt nogle andre interessante nye teknologier som Time of Flight-afstandsmålinger. Med sin avancerede strøm- og RF-ydeevne er denne SoC et ideelt valg til en bred vifte af applikationsscenarier relateret til Internet of Things (IoT), bærbar elektronik og smarte hjem.

Bemærk venligst, at Feather ESP32-S2 har en single-core 240 MHz chip, så den ikke er lige så hurtig som ESP32'ere med dual-core. Der er heller ingen Bluetooth-understøttelse. Vi er dog super begejstrede for ESP32-S2's native USB , som åbner op for en masse muligheder for avanceret brugerflade!

Dette ESP32-S2 mini-modul, som vi bruger på Feather, leveres med 4 MB flash og 2 MB PSRAM, så du kan buffere massive JSON-filer til parsing! Farve-TFT'en er forbundet til SPI-benene og bruger ekstra ben til kontrol, som ikke er udsat for breakout-padsene.

Det er den samme skærm, som du ser her, med 240x135 pixels og er IPS, så du får klare farver fra alle vinkler. Baggrundsbelysningen er også tilsluttet et separat stik, så du kan PWM-regulere baggrundsbelysningen op og ned efter behov. For lavt strømforbrug har Feather en anden RT9080-regulator. Regulatoren styres med et GPIO-stik på aktiveringslinjen og kan slukke for strømmen til Stemma QT-porten og TFT-skærmen.

Der er også en separat strømforsyning til NeoPixel, som kan bruges til at deaktivere den for endnu lavere strømforbrug i hviletilstand. Når alt er slukket og i dyb dvaletilstand, bruger TFT-fjederen omkring 40uA strøm.

Funktioner: ESP32-S2 240MHz Tensilica-processor - den næste generation af ESP32, nu med indbygget USB så den kan ACT som et tastatur/mus, MIDI-enhed, diskdrev osv.! Minimodulet har FCC/CE-certificering og leveres med 4 MByte flash og 2 MByte PSRAM - du kan have enorme databuffere.

Farve 1,14" IPS TFT med 240x135 pixels - lysstærk og farverig skærm med ST7789 chipset, der kan ses fra alle vinkler. w.FL antennestik til tilslutning af eksterne antenner. Bemærk, at dette IKKE er u.FL!

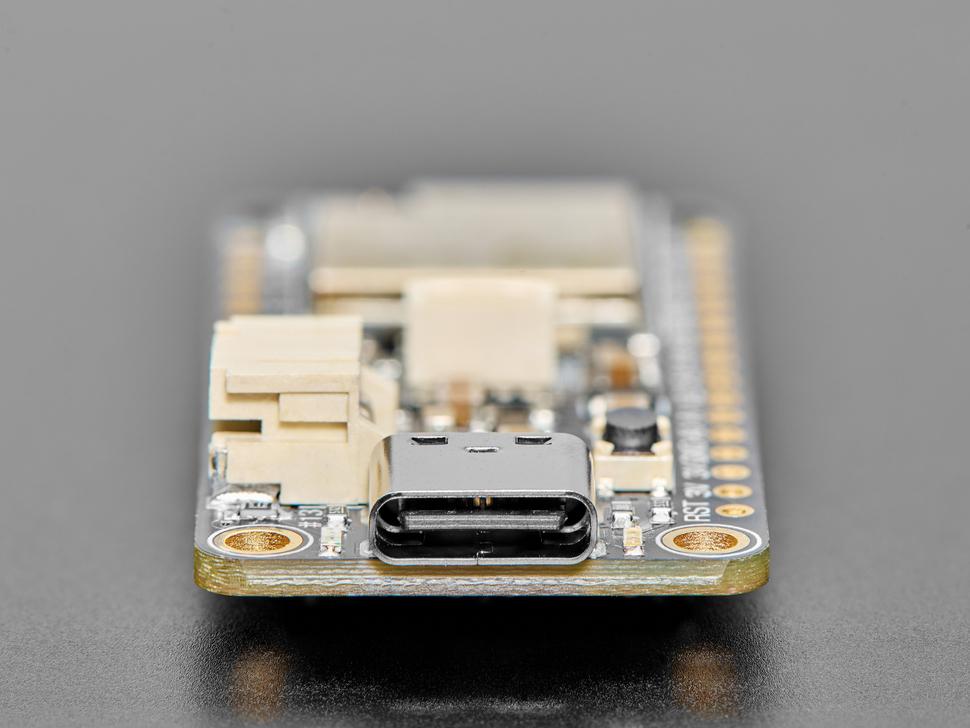

Tre brugervenlige knapper - D0, D1 og D2. D0/BOOT0 bruges også til at gå ind i ROM bootloader-tilstand, hvis det er nødvendigt. Strømforsyning - USB type C eller Lipoly-batteri. Indbygget batteriopladning, når den strømforsynes via USB -C.

LiPoly-batteriovervågning - MAX17048-chippen overvåger aktivt dit batteri for spænding og opladningstilstand/procentrapportering via I2C. Nulstillings- og DFU (BOOT0)-knapper for at komme ind i ROM-bootloaderen (som er en USB seriel port, så du behøver ikke et separat kabel!) Seriel debug-udgangsben (valgfrit, til kontrol af hardwarens serielle debug-konsol).

STEMMA QT-stik til I2C-enheder med omskiftelig strømforsyning, så du kan gå i lavstrømstilstand. Tændt/Oplad/Bruger-LED'er + status. NeoPixel med pin-styret strømforsyning for lavt strømforbrug.

Lavstrømsvenlig! I dyb dvaletilstand kan vi få et strømforbrug på ned til 40~50uA fra Lipoly-forbindelsen. Hvilestrømmen kommer fra strømregulatoren, ESP32-S2-chippen og Lipoly-skærmen. Sluk for NeoPixel og den eksterne I2C/TFT-strøm for at få det laveste hvilestrømforbrug. Fungerer med Arduino eller CircuitPython.
