Adafruit HUZZAH ESP8266 Breakout

Tilføj internet til dit næste projekt med en yndig, bid-størrelse WiFi-mikrocontroller til en pris, du kan lide! ESP8266-processoren fra Espressif er en 80 MHz mikrocontroller med fuld WiFi-frontend (både som klient og adgangspunkt) og TCP/IP-stak med DNS-understøttelse også. Selvom denne chip har været meget populær, har den også været meget svær at bruge. De fleste af lavprismodulerne er ikke breadboard-venlige, har ikke en indbygget 500mA 3.3V regulator eller niveauforskydning, og er ikke CE- eller FCC-emitter-certificeret....INDTIL NU!

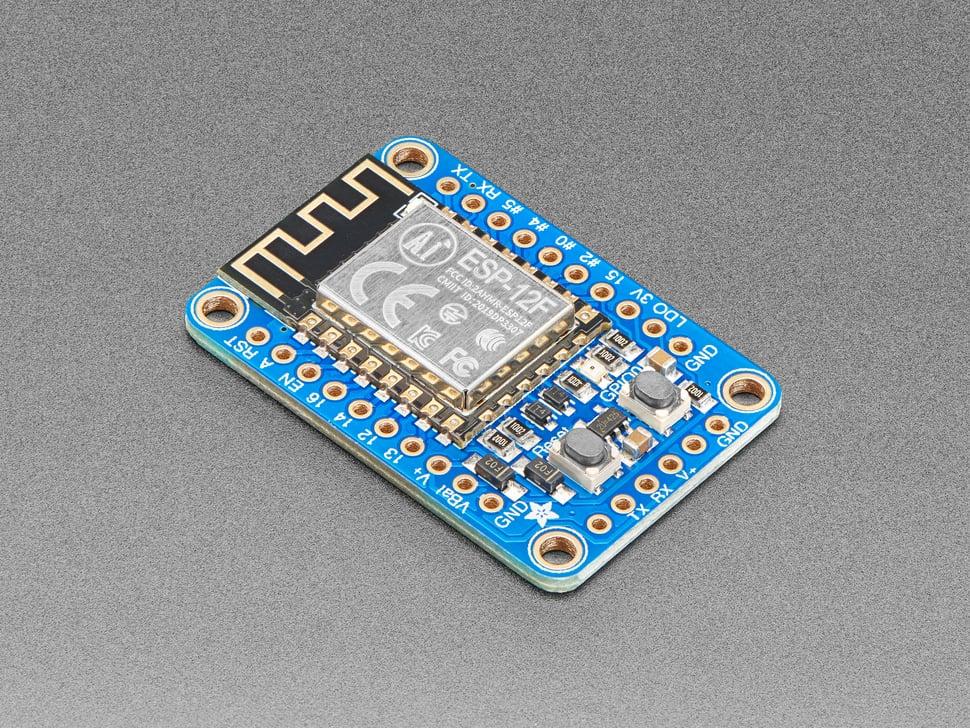

Adafruit HUZZAH ESP8266 breakout er det, vi har designet for at gøre arbejdet med denne chip super nemt og meget sjovt. Vi tog et certificeret modul med en indbygget antenne og masser af stifter og loddede det på vores designede breakout-printkort. Vi tilføjede:

Genstarts knap,
Brugerknap, der også kan sætte chippen i bootloading-tilstand,
Rød LED du kan blinke,
Niveauskift på UART og nulstil pin,
3,3V ud, 500mA regulator (du vil antage, at ESP8266 kan trække op til 250mA, så budget i overensstemmelse hermed)
To diodebeskyttede strømindgange (en til et USB-kabel, en anden til et batteri)

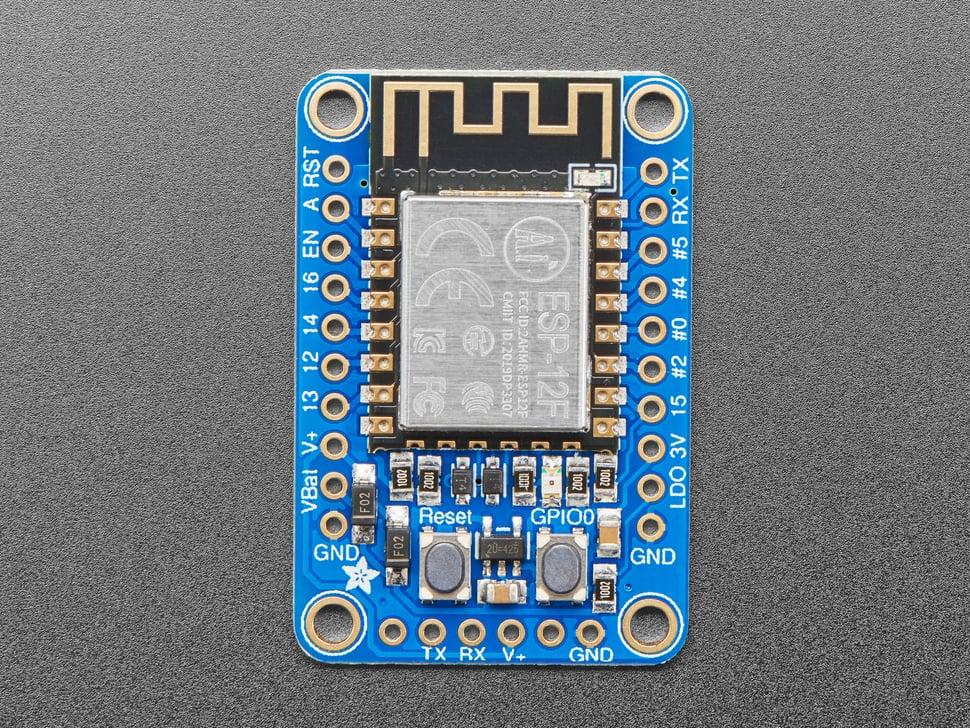

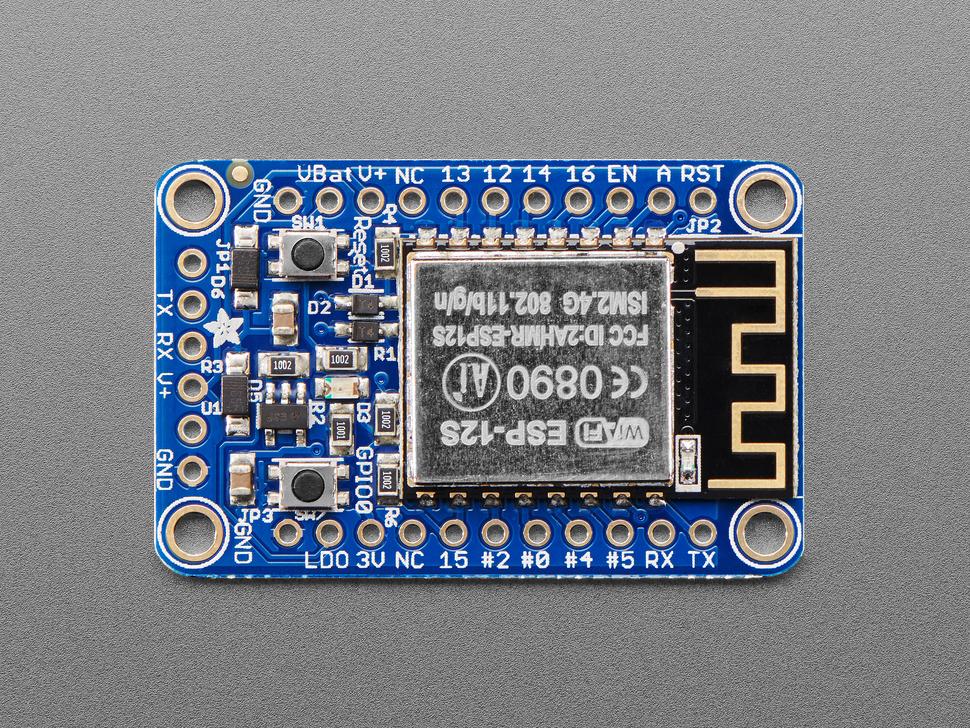

To parallelle, brødbrætvenlige udskæringer på hver side giver dig adgang til:

1 x analog indgang (maks. 1,0V)
9 x GPIO (3,3V logik), som også kan bruges til I2C eller SPI
2 x UART stifter
2 x 3-6V strømindgange, nulstillet, aktiveret, LDO-deaktiveret, 3,3V udgang

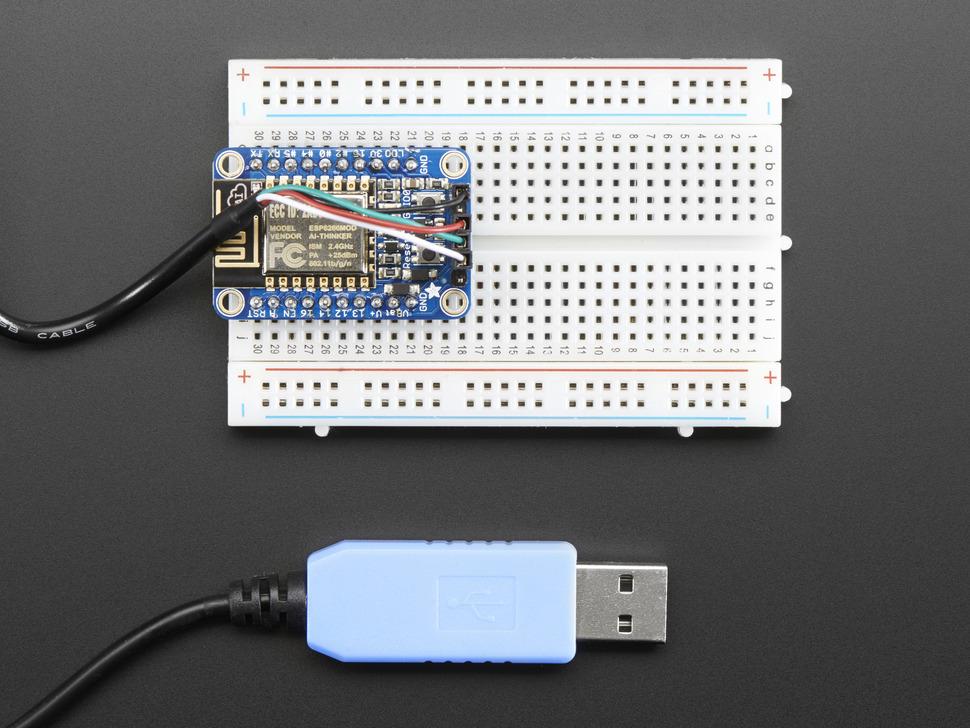

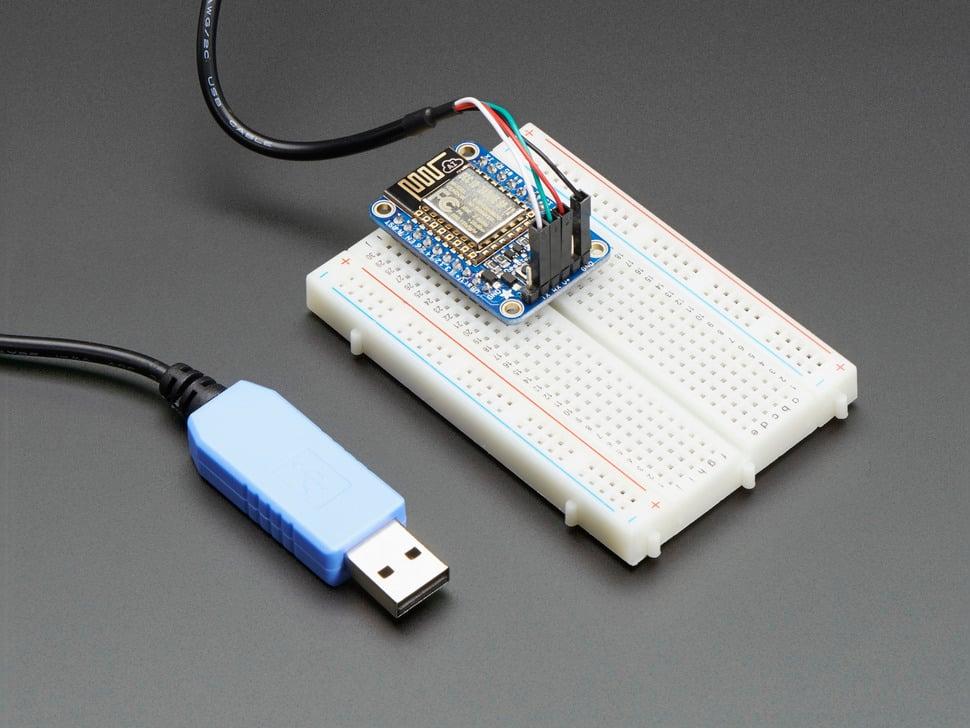

Et breakout for enden har en "FTDI" pinout, så du kan tilslutte et FTDI- eller konsolkabel for at uploade software og læse/skrive fejlfindingsoplysninger via UART. Når du er færdig med din kodning, skal du fjerne kablet, og dette lille modul kan integreres i din projektboks.

Hvert modul leveres forudindlæst med NodeMCU's Lua-fortolker (NodeMCU 0.9.5 build 20150318 / Lua 5.1.4 for at være specifik), du kan køre kommandoer og 'gemme' Lua-programmer direkte til modulets Flash ved hjælp af et USB-Serielt konverterkabel . Men hvis du vil, kan du springe Lua over og gå direkte til at bruge Arduino IDE. Når du har downloadet ESP8266-kernen, kan du behandle den ligesom en mikrocontroller+WiFi-kort, ingen andre processorer nødvendige!

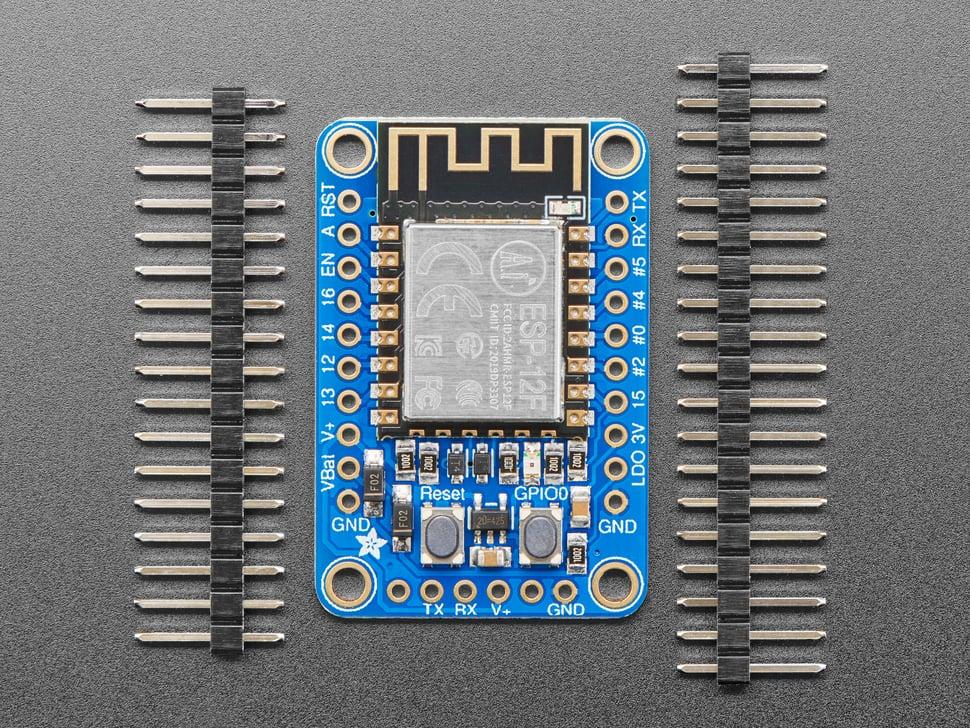

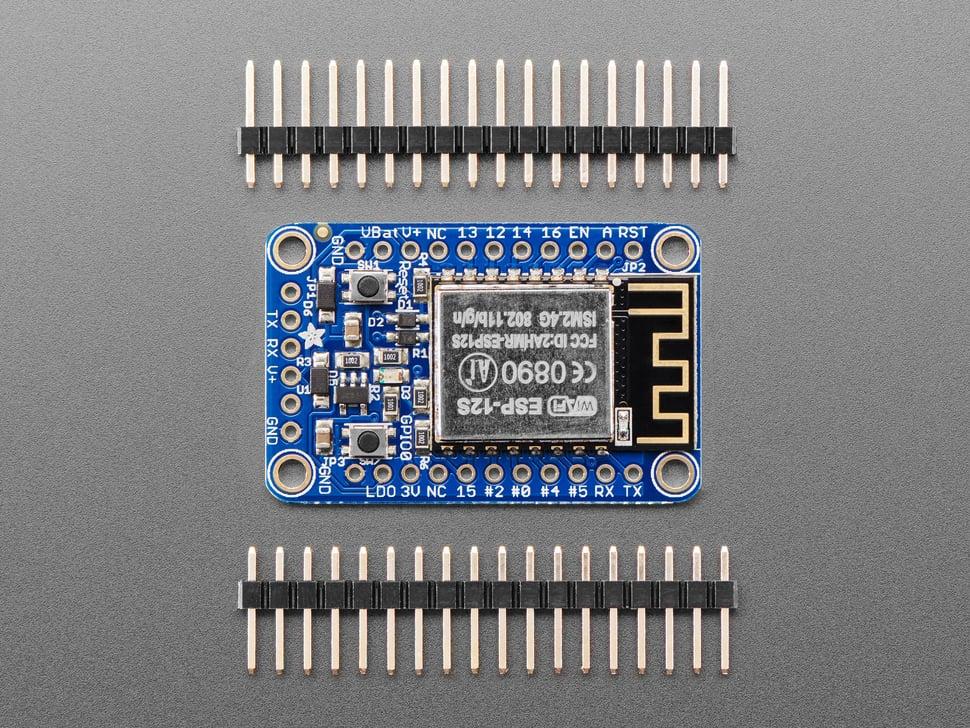

Hver ordre leveres med et samlet og testet HUZZAH ESP8266 breakout board og en pind på 0,1" header, som du kan lodde på og sætte breakout'en i et brødbræt. Der kræves en loddekolbe og loddekolbe til det, og er ikke inkluderet. Loddefri breadboard er heller ikke inkluderet. Du vil virkelig have et USB-seriel kabel, såsom et USB-konsolkabel (godt til Windows, anbefales ikke til MacOSX-brugere), FTDI Friend (fantastisk til ethvert OS) eller FTDI-kabel (fantastisk til ethvert OS ) for at uploade software til HUZZAH ESP8266!
