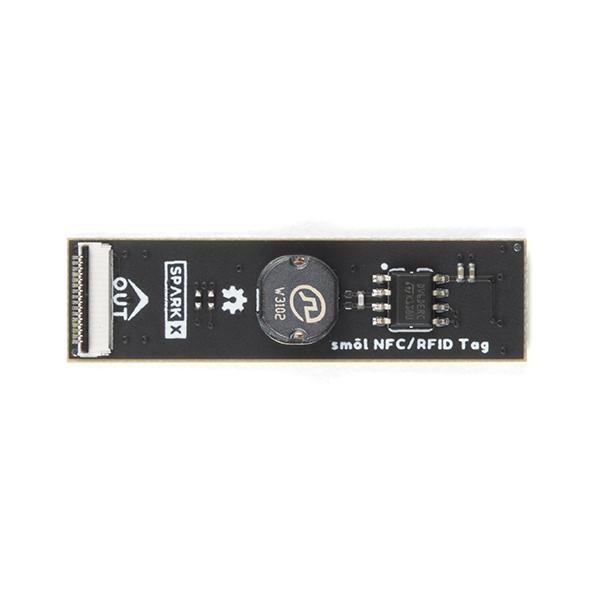

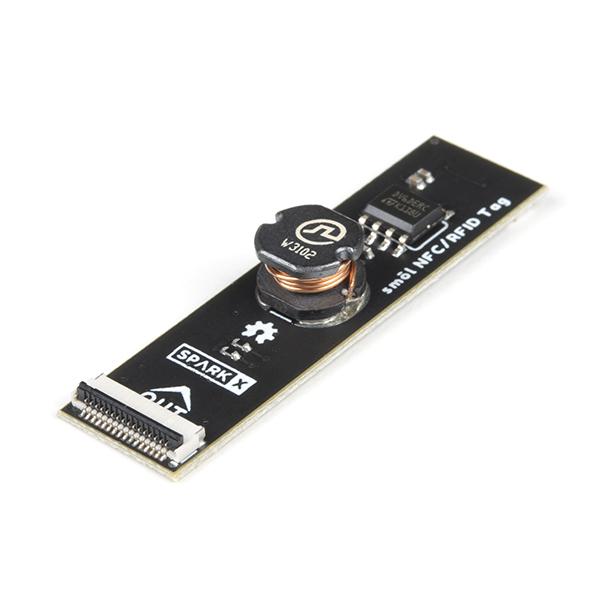

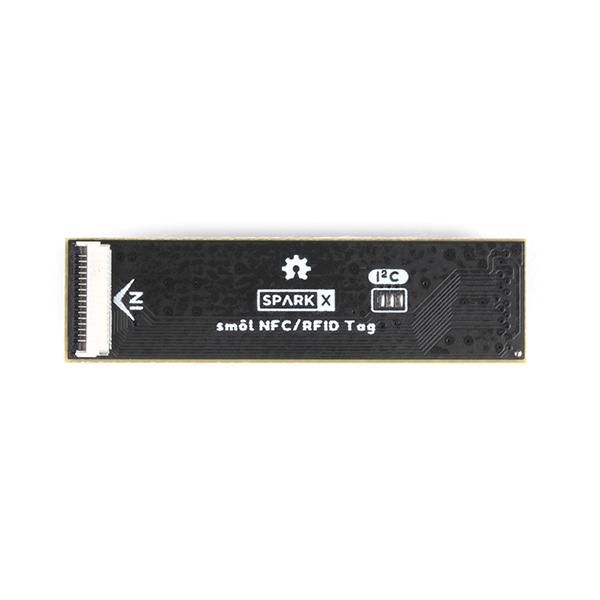

smôl Dynamisk NFC/RFID Tag

Vores RedBoards er fantastiske. Men lader de ikke nogle gange virke lidt STOR?!

Gå ind smôl, et nyt udvalg af brædder, som både er små i størrelse og små på nuværende træk. Det er en smôl verden!

Du undrer dig måske over, hvorfor vi ville lave et NFC/RFID-tag perifert board til smôl? STMicroelectronics ST25DV64KC er en dynamisk Tæt på frekvenskommunikation / radiofrekvensidentifikationsmærke IC med 64Kbit (8KByte) indbygget EEPROM-hukommelse. Den har et I²C-interface, som smôl-processorkortet kan bruge til at læse og skrive til EEPROM-hukommelsen. Men hukommelsen kan også læses og skrives til over RF-linket mens dit smôl-økosystem er i dyb søvn! Det betyder, at den er perfekt til: kontaktløs datalagring og indsamling; og til konfiguration.

Lad os antage, at du har samlet et lille datalogningssystem ved hjælp af smôl-tavler. Den tilbringer det meste af sin tid i dyb søvn og vågner med få timers mellemrum for at læse. Du vil gerne kunne læse de data, der er logget af systemet, men du ønsker ikke at skulle tilslutte et kabel til din logger eller skulle vække den for at komme til dataene. NFC/RFID-tag periferkort er den perfekte løsning. Processorkortet kan skrive dataene ind i mærkets hukommelse og derefter gå tilbage i dyb søvn. Du kan så læse disse data med en app på din smartphone til enhver tid!

NFC/RFID-tag periferkort ville også lade dig konfigurere dit smôl-logningssystem. Lad os sige, at du vil ændre logningsintervallet fra 1 time til 2 timer, men du vil ikke skulle tilslutte et kabel til din logger eller skulle vække den for at ændre intervallet. Igen er NFC/RFID-tag periferikortet den perfekte løsning. Du kan skrive de nye konfigurationsdata til tagget ved hjælp af din smartphone. Processorkortet kan så læse den nye konfiguration, næste gang det vågner!

Vores Arduino bibliotek indeholder alle de metoder, du har brug for til at læse og skrive brugerhukommelsen, kontrollere læse- og skrivetilladelserne, ændre områdestørrelserne og anvende adgangskodekontrol. Ikke kun det! Vi har inkluderet ekstra metoder, som giver dig mulighed for at læse og skrive NDEF (NFC Forum Data Exchange Format) URI, WiFi og tekstposter som din smartphone kan forstå! Vi har testet det med ST's "NFC Tap" App - tilgængelig fra Apple App Store og Google Play.

smôl er et økosystem af miniature processorkort, perifere boards, power boards og tilbehør. Smôl er designet til at være både fysisk lille og have det mindst mulige strømtræk, og er det perfekte valg til applikationer som sporing af vilde dyr eller diskret langtidsovervågning. smôl-kort er designet til at stable oven på hinanden ved hjælp af 16-vejs 0,5 mm-pitch Flexible Printed Circuits (FPC'er) til at give forbindelsen fra et kort til det næste. Leder du efter en virkelig kompakt løsning til dit næste projekt? Dette er det!

Vi vil tilføje nye smôl-tavler i løbet af de kommende måneder. Kan du ikke se den tavle, du skal bruge til din ansøgning? Kontakt os via SparkX Forum og fortæl os hvilke tavler vi skal tilføje næste gang!

Funktioner:

ST25DV64KC funktioner:

• Kontaktløs grænseflade
  • Baseret på ISO/IEC 15693
  • NFC Forum Type 5 tag certificeret af NFC Forum
  • Understøtter alle ISO/IEC 15693-modulationer, kodning, underbærertilstande og datahastigheder
  • Brugerdefineret hurtig læseadgang op til 53 kbit/s
  • Enkelte og flere blokke læst (samme for udvidede kommandoer)
  • Enkelte og flere blokke skrive (op til fire) (samme for udvidede kommandoer)
• Hukommelse
  • 64-Kbit EEPROM
  • I²C-grænsefladen tilgår bytes
  • RF-interface får adgang til blokke på 4 bytes
  • Skriv tid:
  • Fra I²C: typisk 5 ms for 1 op til 16 bytes
  • Fra RF: typisk 5 ms for 1 blok
  • Dataopbevaring: 40 år
• Data beskyttelse
  • Brugerhukommelse: et til fire konfigurerbare områder, der kan beskyttes i læsning og/eller skrivning med tre 64-bit adgangskoder i RF og en 64-bit adgangskode i I²C
  • Systemkonfiguration: beskyttet i skrivning af en 64-bit adgangskode i RF og en 64-bit adgangskode i I²C

smôl Specifikationer:

• Interface: I²C
• I²C-adresser:
  • Brugerhukommelse: 0x53
  • Systemhukommelse: 0x57
  • RF-afbryder: 0x51
  • RF Switch On: 0x55

Ejendomme:

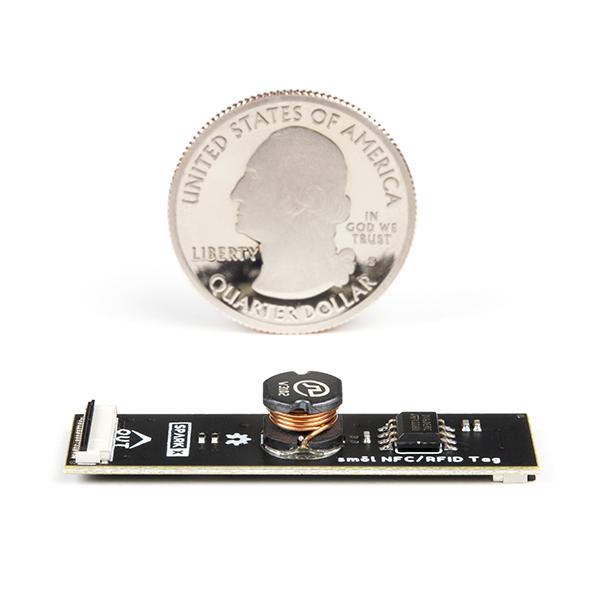

• Længde: 1,60" (40,6 mm)
• Bredde: 0,42" (10,7 mm)
• Højde: 0,27" (6,8 mm) maks.
• Vægt: 1,9 g (0,07 oz)
• PCB tykkelse: 0,8 mm

Dokumenter:

smôl Dynamic NFC/RFID Tag Dokumentation:

• Skematisk
• Eagle filer
• Dimensioner
• Datablad (ST25DV64KC)
• Ansøgningsnote (ST25DV64KC)
• GitHub Hardware Repo
• Antenne datablad (W3102)
• Arduino bibliotek
• Bibliotekets dokumentation

smôl Dokumentation:

• smôl Tilslutningsguide
