Adafruit MiniBoost 5V @ 1A - TPS61023

Varenummer 62299 Mærke Adafruit Model 4654  Share Skrive en anmeldelse

Beskrivelse

Dette yndige lille board vil være meget praktisk, når du har brug for en god mængde 5V strøm. Det er på størrelse med en lineær regulator, men det er faktisk en mini-booster! Indgang 2-5VDC på den ene side, og få 5V ved op til 1A forsyning på den anden. Perfekt til brug med batteridrevne projekter med 2 eller 3 alkaliske eller et enkelt litiumbatteri.

Denne booster bruger en meget lille, men termisk effektiv chip fra TI, the TPS61023. Denne chip har næsten alt integreret, inklusive to 3A MOSFET-switche. Bemærk, at kontakten ikke fortæller dig det maksimale output, se tabellerne nedenfor for det!

Vi indstiller feedbackmodstandene til at give en 5,2V udgang, dette er lidt højere end 5V, hvilket hjælper med at tage højde for spændingsfald over kabler. Vi tog nogle målinger af input/output strøm og max træk ved hjælp af en bænk-top strømforsyning og elektronisk belastning:

På 2V DC ind, max strøm ud ved 5V er 300mA (den mindste indgangsspænding, der vil 'starte' boosteren)
På 2,5V DC ind, max strøm ud ved 5V er 500mA (to NiMH genopladelige)
På 3V DC ind, max strøm ud ved 5V er 800mA (to alkaliner eller en næsten død LiPo)
På 3,5V DC ind, max strøm ud ved 5V er 1100 mA (dette er en LiPoly nominel spænding)
På 4V DC ind, max strøm ud ved 5V er 1400 mA (3 NiMH, eller en frisk LiPoly)

De fleste mennesker vil gerne bruge et Lipoly- eller LiIon-batteri med en booster, med en nominel spænding på 3,7V. Her er effektiviteten ved den spænding:

5,2V 100mA ud kræver 160mA ind ved 3,7V (88%)
5,2V 250mA ud kræver 400mA ind ved 3,7V (88%)
5,2V 500mA ud kræver 800mA ind ved 3,7V (88%)
5,2V 1000mA ud kræver 1800mA ind ved 3,7V (78%)

Som du kan se, vil du brumme ved ~88% som 'lavere' strømme på omkring 500mA og mindre. Du kan få 1A ud, men din effektivitet vil falde en smule til ~78%.

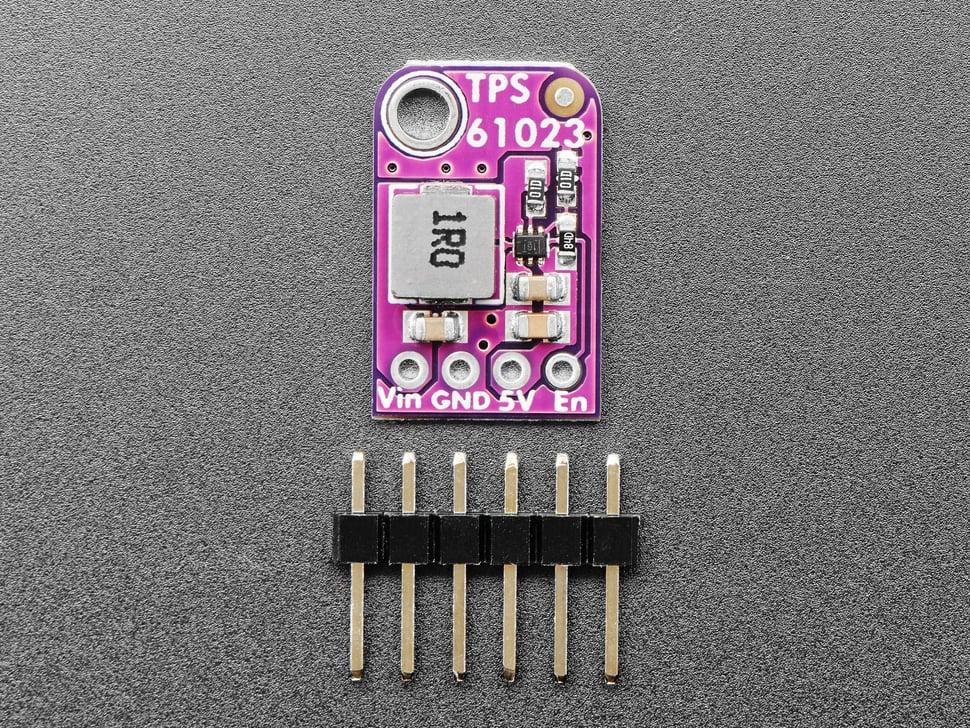

Du får et fuldt samlet breakout med en TPS61023 og komponenter og en lille smule header. Giv den 3-5V på IN- og jordstifterne. Så har du 5V på OUT-stiften. Aktiveringsstiften kan trækkes lavt for at deaktivere udgangen, det er en "ægte afbrydelse", så udgangen vil blive fuldstændig afbrudt.

TPS61023 Specifikationer:

Indgangsspændingsområde: 0,5 V til 5,5 V
1,8-V Minimum indgangsspænding til opstart
To 47-mΩ (LS) / 68-mΩ (HS) MOSFET'er
3,7-A Valley switching strømgrænse
1-MHz koblingsfrekvens, når VIN > 1,5 V og 0,5-MHz koblingsfrekvens, når VIN < 1 V
Typisk 0,1µA nedlukningsstrøm fra Vin og SW
±2,5 % referencespændingsnøjagtighed over –40°C til +125°C
Auto PFM driftstilstand ved let belastning
Pass-through-tilstand, når VIN > VOUT
Ægte afbrydelse mellem input og output under nedlukning
Udgangsoverspænding og termisk nedlukningsbeskyttelse
Udgang kortslutningsbeskyttelse

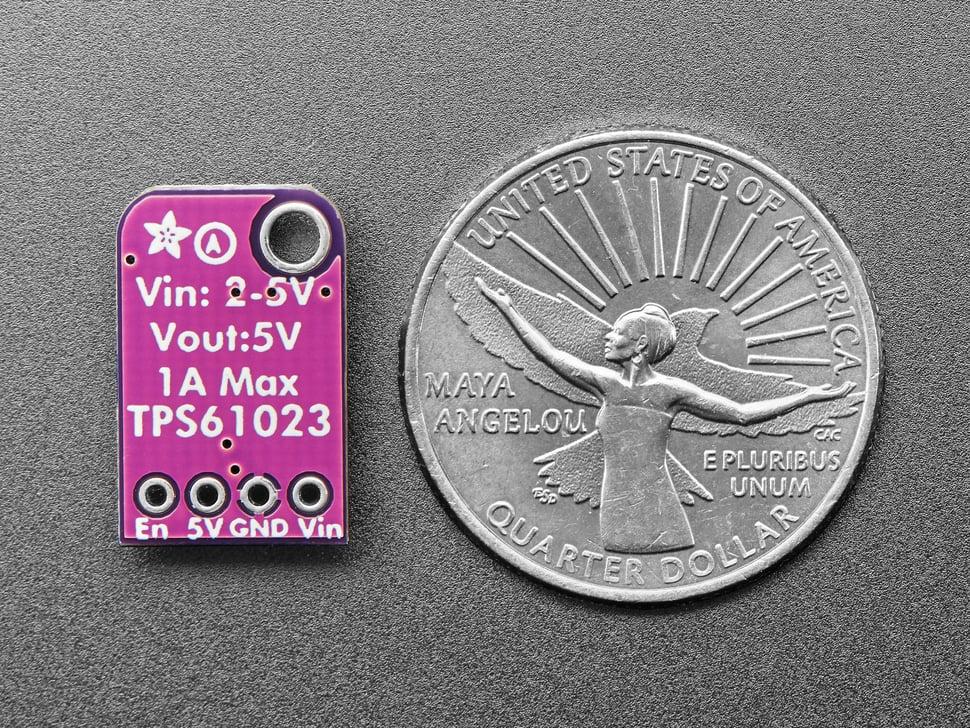

Produktmål: 17,8 mm x 11,3 mm x 5,6 mm.
