Adafruit PCM5122 I2S DAC med linjeniveauudgang - HW, I2C eller SPI

Varenummer 6421 Mærke Adafruit Model 6421  Share Skrive en anmeldelse

Beskrivelse

Til konvertering af digital I2S-lyd fra din ESP32, RP2350 eller Raspberry Pi til analog lyd, tilbyder Adafruit PCM5122 I2S DAC enkelhed og fremragende kvalitet. Oplev ren stereolyd i høj kvalitet uden behov for et MCLK-signal eller I2C-konfiguration.

Du skal blot tilslutte I2S-lyd til DAC'en, og den er klar til brug. Standard hardwaretilstand er ideel til hurtig opstart, mens konfiguration via I2C eller SPI ved hjælp af MODE-pins muliggør lydstyrkekontrol, software-mute, EQ og filtre.

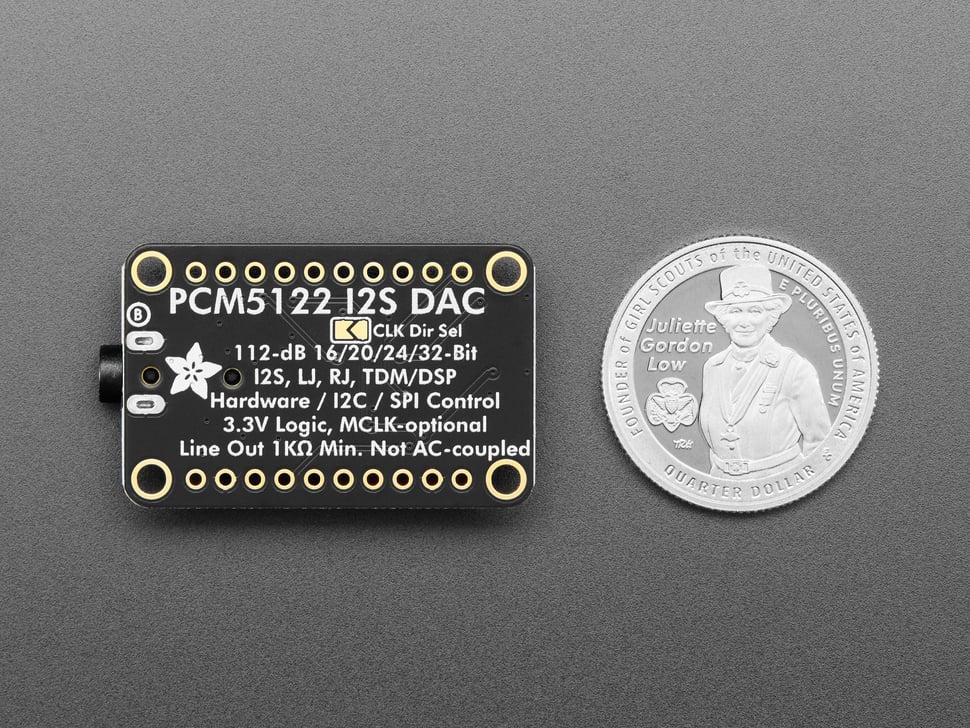

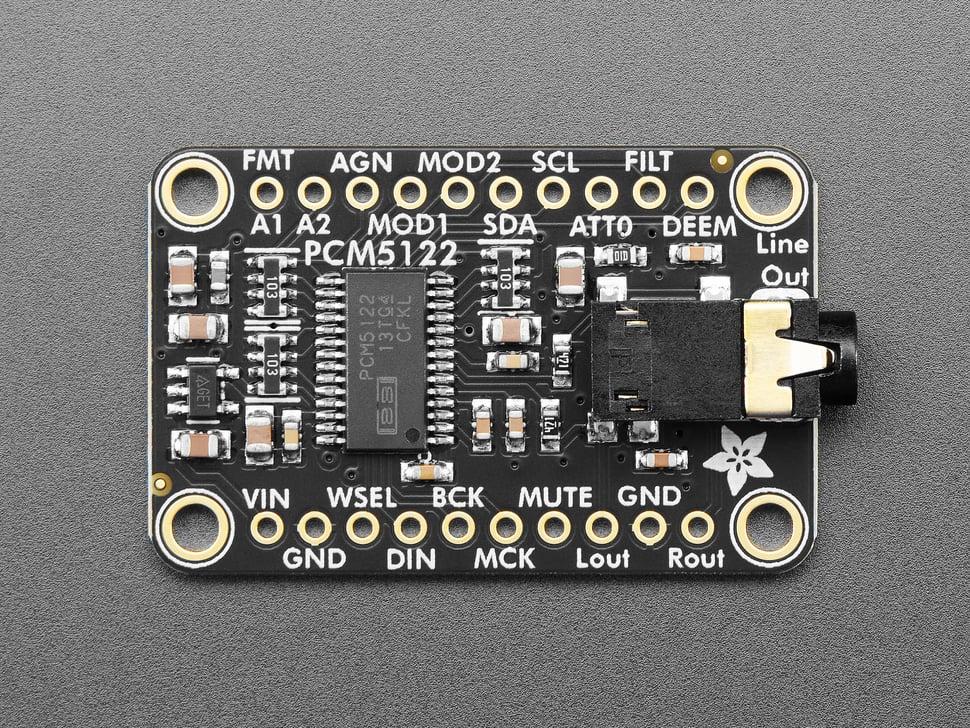

PCM5122 kan prale af imponerende lydspecifikationer med et signal-til-støj/dynamisk område på 112 dB og en THD på -93 dB. Breakout-funktionen forenkler opsætningen af digital I2S-lyd: den strømforsynes med 3-5 VDC og forsynes med BCLK-, WSEL- og DIN-linjer – kun 3,3 V logik.

Som standard er den indstillet til I2S med valgfri venstrejusteret konfiguration via Format-pin. Chippen understøtter problemfrit 16, 24 eller 32-bit lyd via WSEL/BCLK-forholdsdetektion. MCLK-pin er ikke nødvendig, da den genereres automatisk internt, eller brug MCLK-input, hvis det foretrækkes.

Yderligere funktioner inkluderer filtrering (skift fra normal til lav latenstid), de-emphasis for 44,1 kHz lyd og en mute-funktion. Tre dæmpnings-/gain-ben justerer gain fra -6 dB til +15 dB; indstillinger fra ben til gain er detaljeret i databladet.

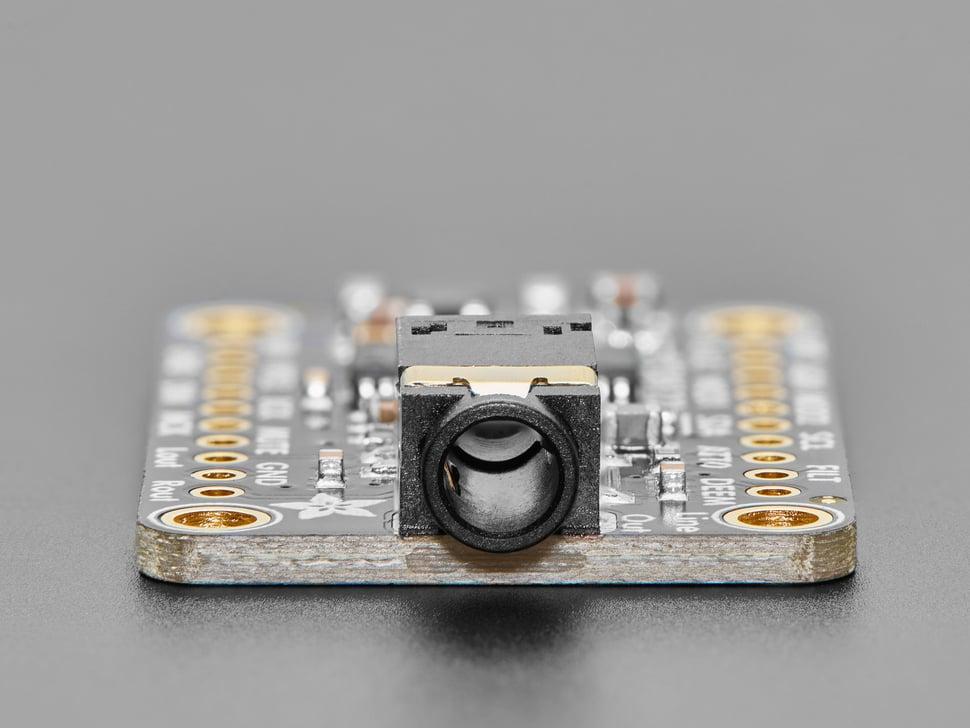

I I2C/SPI-tilstand styrer digitale registerkommandoer forstærkning, filtrering og de-emphasis, mens hardware-mute-pin'en forbliver funktionel. Breakout-pads giver direkte lydudgangsforbindelser eller bruger 3,5 mm-stikket. Udgangene er på linjeniveau og skal tilsluttes en minimumsbelastning på 1 K ohm.

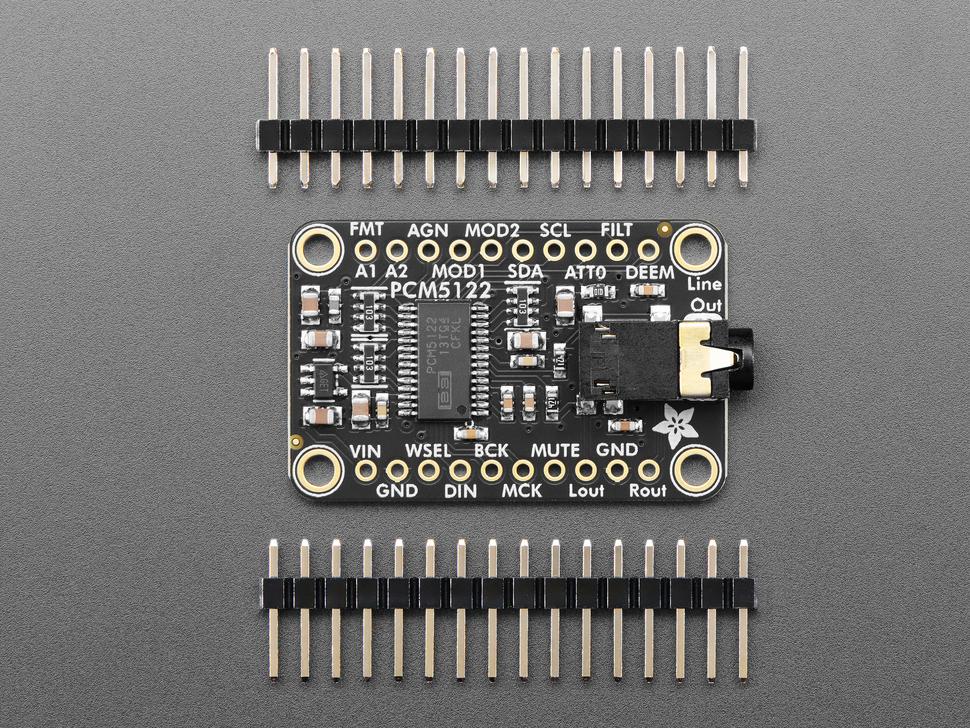

Hver ordre inkluderer én I2S Stereo DAC breakout og headers til brug på breadboard. Dette produkt muliggør en problemfri overgang til analog lyd i høj kvalitet fra digitale I2S-kilder.
