Adafruit PiCowbell Adalogger til Pico - MicroSD, RTC & STEMMA QT

Ding dong! Hører du det? Det er PiCowbell, der ringer og fortæller dig, at den nye Adafruit PiCowbell Adalogger er på lager og klar til at hjælpe dit Raspberry Pi Pico- og Pico W-projekt med praktisk hardware og datalogning.

PiCowbell Adalogger har samme størrelse og form som en Pico og er beregnet til at blive sat i undersiden for at gøre dit næste datalognings- eller datalæsningsprojekt super nemt. Micro SD-kortstik? Ja! STEMMA QT / Qwiic-stik til hurtig I2C? Ja. REAL med batteribackup for præcis tidtagning? Selvfølgelig!

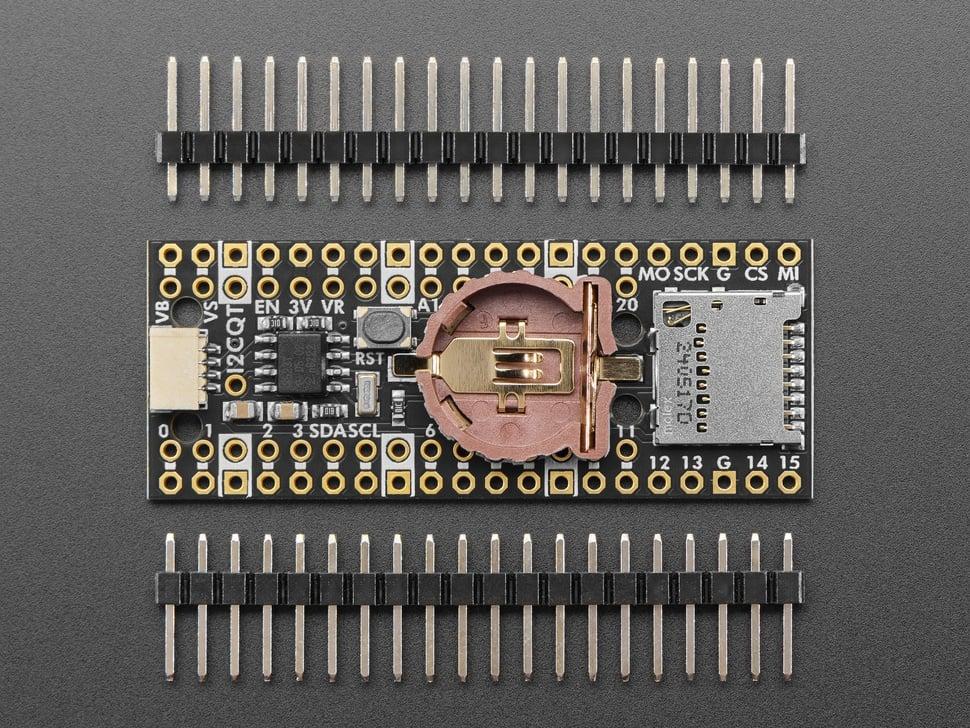

Bemærk! Der er mange mulige konfigurationer, og vi har forskellige stiftlister på lager afhængigt af, hvordan du vil lodde og fastgøre. Især hvis du vil have Pico'en øverst, så BOOTSEL-knappen og LED'en er tilgængelige. Brug Pico Stacking Headers, hvis du vil kunne tilsluttes et breadboard eller andet tilbehør med fatninger. Brug Pico Socket Headers, hvis du vil tilslutte direkte og have en flot, solid forbindelse uden udstikkende dele. Brug Short Socket Headers til et meget slankt, men pluggbart design; bemærk, at du skal reducere Pico'ens stiftlister eller bruge de korte stikstiftlister på Pico'en for at have en tynd sandwich. Lod printkortet direkte til Pico-stiftlisterne - dette er selvfølgelig meget kompakt og billigt, men du vil ikke kunne fjerne PiCowbell.

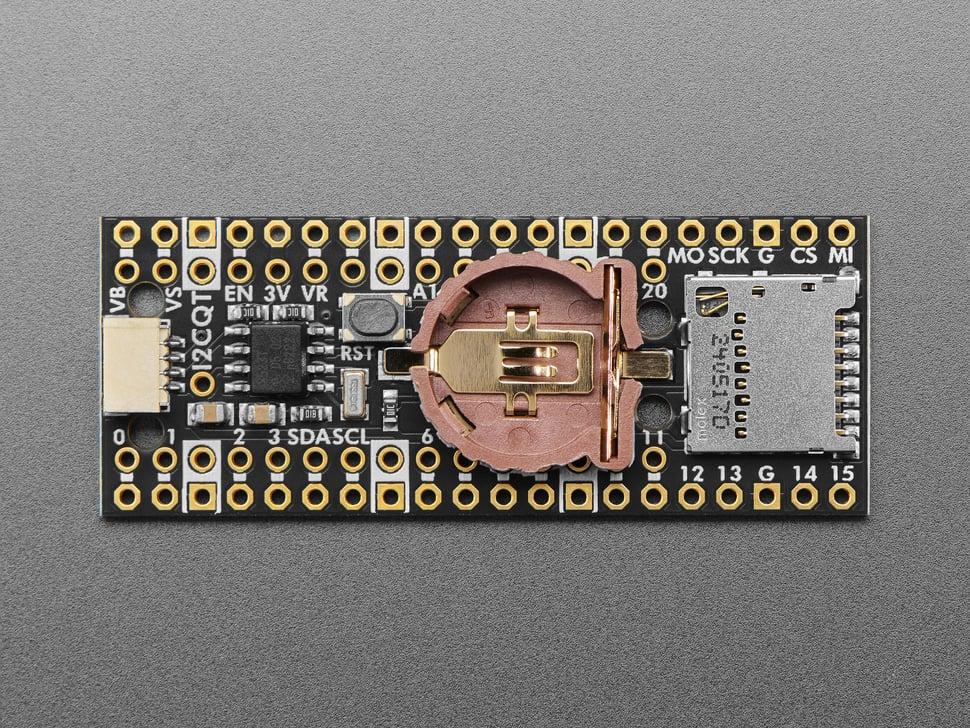

PiCowbell Adalogger giver dig:

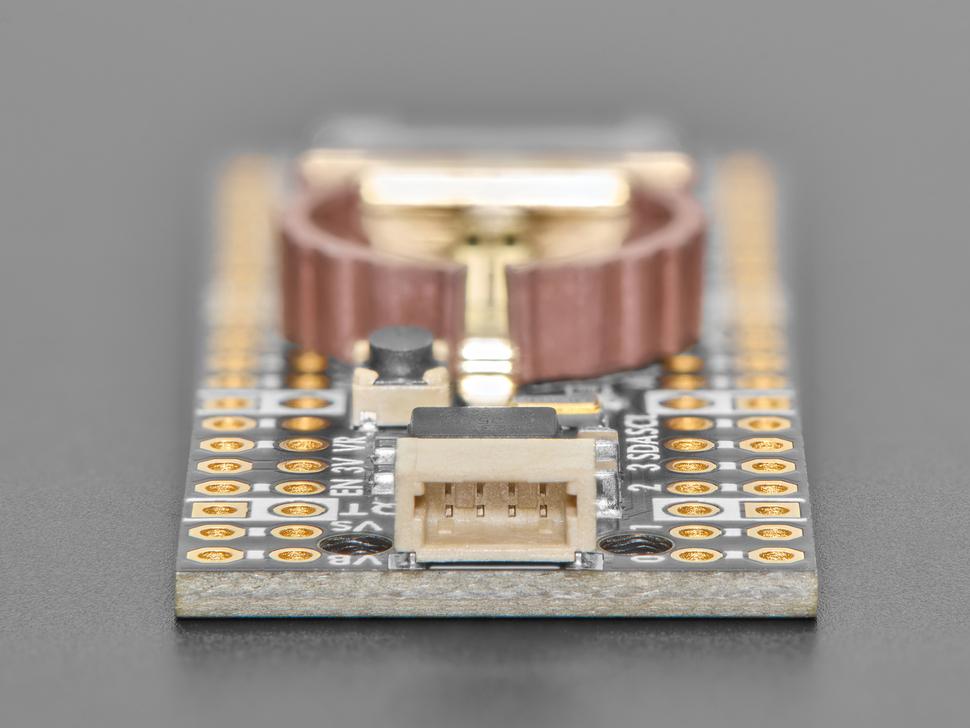

Retvinklet JST SH-stik til I2C / Stemma QT / Qwiic-forbindelse. Giver 3V, GND, IO4 (SDA) og IO5 (SCL)

MicroSD-kortholder til at tilføje så meget lagerplads som muligt til læsning eller skrivning. Forbundet til SPI-pin 16, 18, 19 og kortvalg på 17. Valgfri kortdetektionslinje kan tilsluttes pin 15.

PCF8523 REAL med CR1220 knapcelle-backup til mange års tidsmåling. Indstil tiden én gang ved hjælp af vores eksempelskitser, og derefter kan du datalogge med præcise tidsstempler. Bruger I2C.

Nulstillingsknap - Tryk for at genstarte dit program

Mange pads på Adalogger har en duplikat hulpad ved siden af til loddebroer

Jordpuderne har hvide silketrykte rektangler, der er lette at identificere, plus en lang jordstrimmel nær nulstillingsknappen.

Forgyldte puder for nem lodning

Hvis du bruger Philhower Arduino kernen, er Wire-periferienheden allerede konfigureret til at bruge IO4 og IO5. Hvis du bruger CircuitPython eller MicroPython, skal du give koden besked om at se på 4+5 for SDA+SCL-ben.

Leveres ikke med et micro SD-kort eller et knapcellebatteri. Et CR1220-knapcellebatteri er nødvendigt for at bruge RTC's batteribackupfunktioner! Vi inkluderer ikke et som standard for at gøre forsendelse nemmere for dem i udlandet, men vi har dem på lager, så køb et eller brug et hvilket som helst CR1220, du har ved hånden.
