Adafruit TLV320DAC3100 - I2S DAC med hovedtelefon- og højttalerudgang

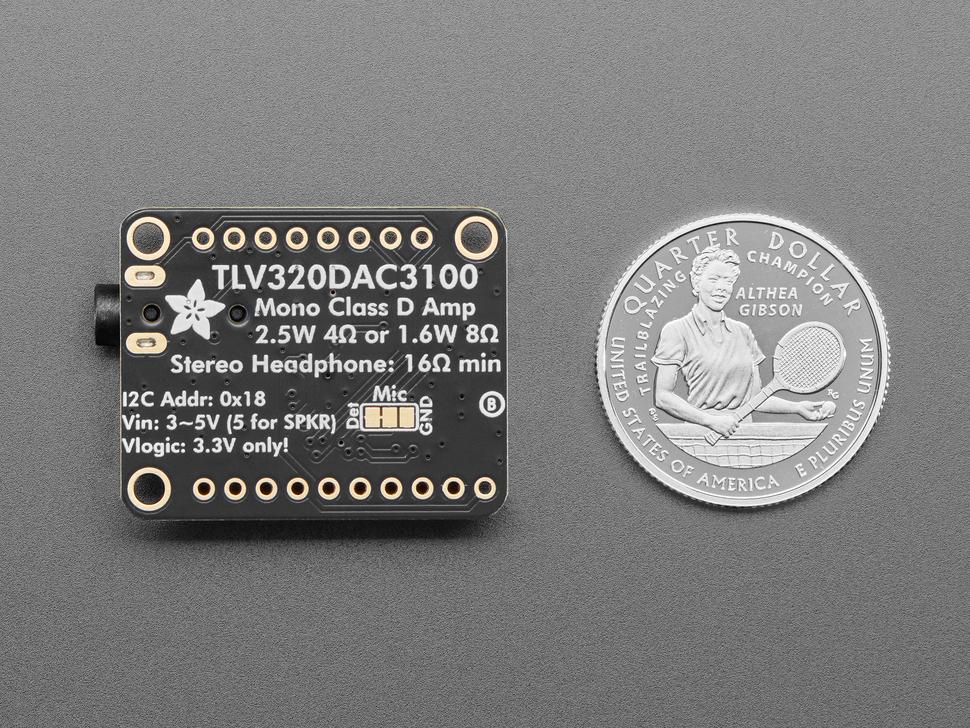

Oplev enestående lydkvalitet med Adafruit TLV320DAC3100 I2S DAC, der er designet til problemfri integration i dine lydprojekter. Denne DAC tilbyder ren stereoudgang direkte til dine 16Ω hovedtelefoner eller en 4Ω-8Ω højttaler, hvilket eliminerer behovet for en ekstern forstærker.

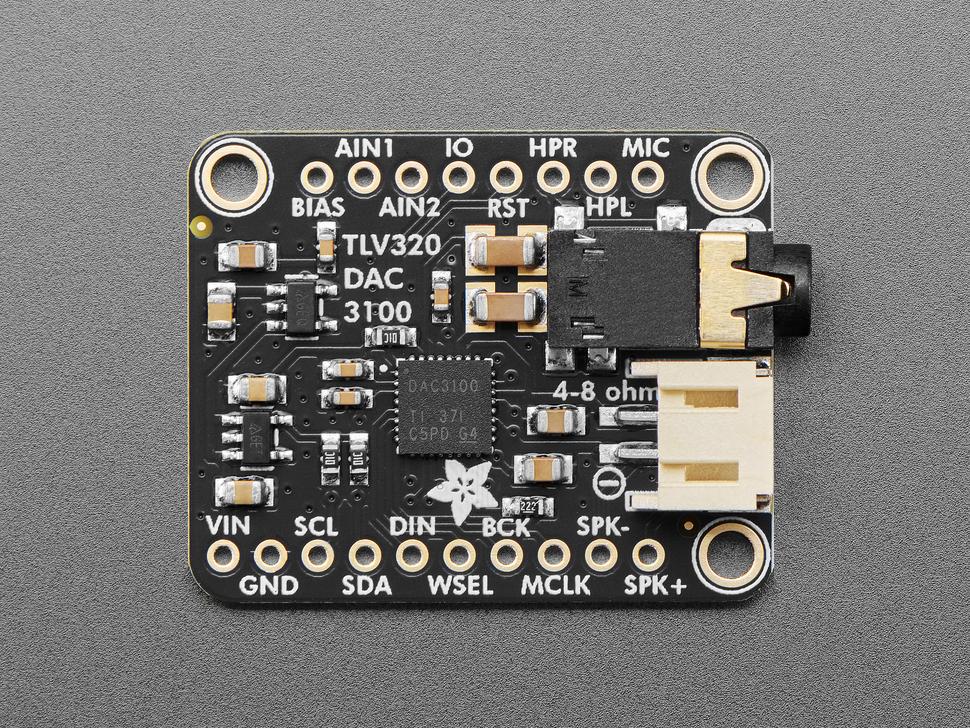

Kortet er nemt at strømforsyne og kræver kun 3V til hovedtelefoner eller 5V til højttalerunderstøttelse. Vigtige tilslutninger inkluderer BCLK, WSEL og DIN, som derefter konfigureres via I2C for brugerdefinerbare forstærknings- og outputindstillinger. Det er optimeret til 16-bit I2S-lyd uden behov for et MCLK-signal takket være dets indbyggede PLL, der bruger BCLK.

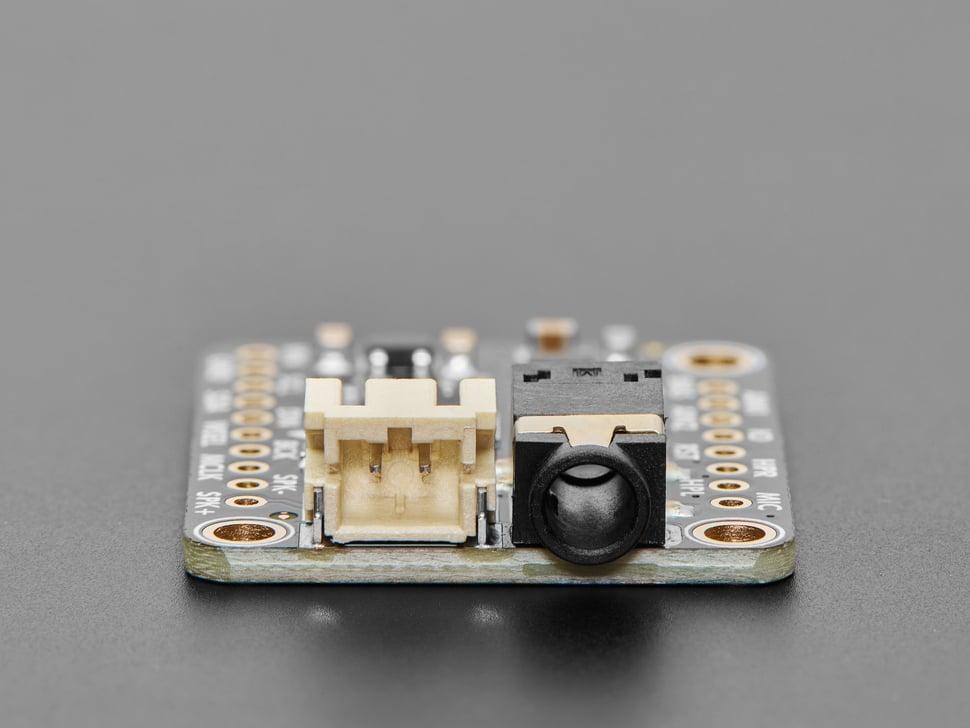

Yderligere funktioner inkluderer en AC-koblet hovedtelefonudgang, en klasse-D forstærker til højttaleren og ekstra udgange til MIC og BIAS for at detektere headsetforbindelser. AIN1/AIN2 giver alternative lydmix-ins, og GPIO-pin'en tilføjer alsidighed som en IRQ-linje.

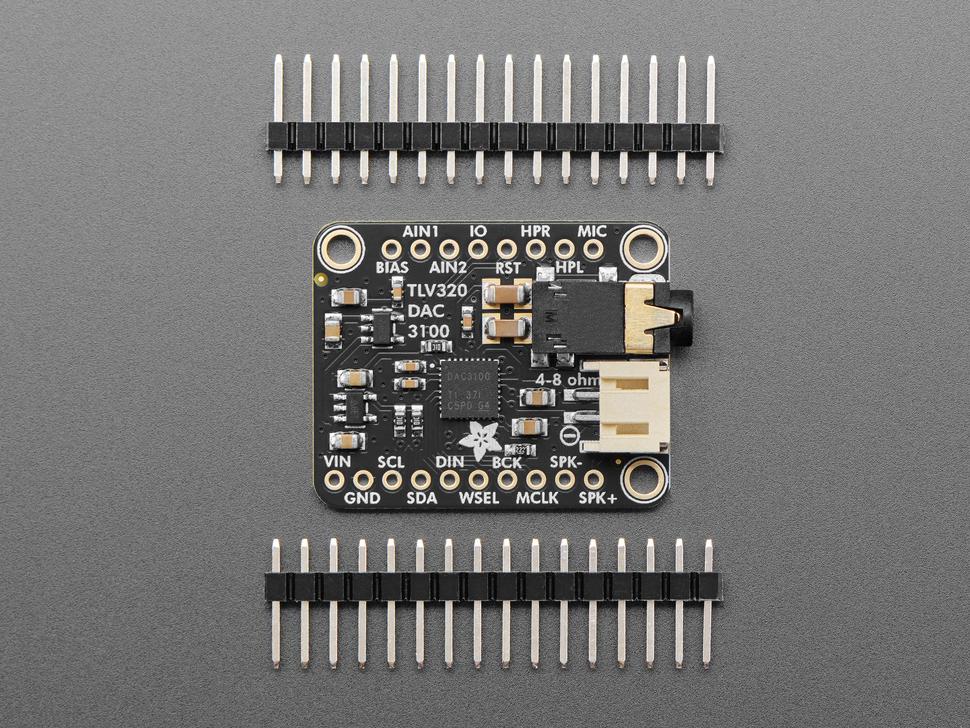

Med et logisk niveau på 3,3 V er dette board kompatibelt med de fleste mikrocontrollere. Hvert køb inkluderer en DAC-breakout og en header til nem brug af breadboard, hvilket sikrer, at du er klar til at skabe fordybende lydoplevelser lige ud af æsken.
