Solar Power Manager (til 9V/12V/18V solpanel)

DFRobot Solar Power Manager-serien er designet til IoT-projekter og vedvarende energiprojekter og giver sikre og højeffektive indlejrede solenergistyringsmoduler til producenter og applikationsingeniører.

Solar Power Manager er et komplet lille strøm- og højeffektiv solenergistyringsmodul. Den har en MPPT-funktion (Maximum Power Point Tracking), der maksimerer solpanelets effektivitet. Udover at fungere som solcelleoplader kan modulet levere op til 2A ladestrøm til 3,7V Li batteri med AC adapter (indenfor 30V) eller USB oplader, tre individuelle ON/OFF kontrollerbare DC-DC konvertere med 5V 1,5A, 3,3V 1A og 9V/12V 0,5A udgange. Disse funktioner opfylder forskellige behov solenergi projekter og applikationer med lav effekt. Modulet anvender også forskellige beskyttelsesfunktioner, såsom Li batteribeskyttelse, batteri/solpanel omvendt forbindelsesbeskyttelse, output over temperatur og overstrøm/kortslutningsbeskyttelse, hvilket i høj grad forbedrer systemets stabilitet og sikkerhed.

Funktioner

• Konstant spænding MPPT-algoritme, maksimerer solpanelets effektivitet
• 7V~30V bred solpanelindgangsspænding
• Forskellige opladningstilstande: sol-/vekselstrømsadapter/USB-oplader (2A max ladestrøm)
• Tre individuelle ON/OFF-styrbare regulerede strømforsyninger til applikationer med lavt strømforbrug
• Alle flerlags keramiske kondensatorer (MLCC), sikre, stabile og højeffektive
• Forskellige beskyttelsesfunktioner
• USB-stik med ESD-skal

Ansøgninger

• Smart solmiljøovervågningssystem
• Solcelledrevet robot
• Lille solcelle gadelampe
• Solenergi bank

specifikationer

• Solar power management IC: LTC3652
• Solindgangsspænding (SOLAR IN): 7V~30V
• Batteriindgang (BAT IN): 3,7V enkeltcellet Li-polymer/Li-ion batteri
• Ladestrøm (USB/SOLAR IN): 2A Maks
• Opladningsafskæringsspænding (USB/SOLAR IN): 4,2V±1%
• MPPT indstillingsspændinger: OFF/9V/12V/18V
• USB IN spænding: 5V
• Reguleret strømforsyning: OUT1=5V 1,5A; OUT2=3,3V 1A; OUT3=9V/12V 0,5A
• Reguleret strømforsyningseffektivitet (3,7V batteri IN) OUT1: 86%@50%Load OUT2: 92%@50%Load OUT3 (9V OUT): 89%@50%Load
• USB-opladningseffektivitet: 84%@1A
• Solar ladningseffektivitet (18V SOLAR IN): 78%@1A
• Maksimal hvilestrøm: <3 mA
• Beskyttelser BAT IN: overopladning/overafladning/overstrøm/omvendt forbindelsesbeskyttelse OUT1-OUT3/USB OUT: kortslutning/overstrøm/overvarmebeskyttelse SOLAR IN: beskyttelse mod omvendt forbindelse
• Driftstemperatur: -40℃～85℃
• Dimension: 78.0mm*68.0mm

Dokumenter

• Produkt wiki
• Flere dokumenter

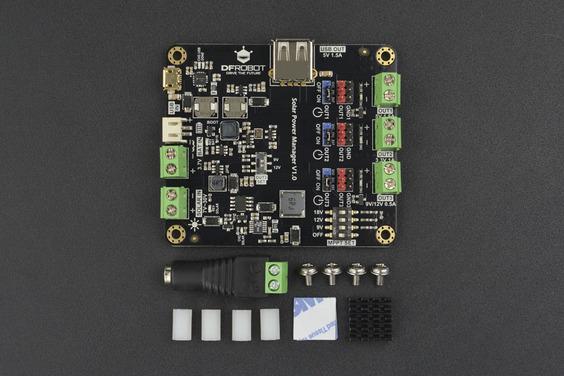

Forsendelsesliste

• Solar Power Manager x1
• Sorte trøjer x3
• M3 nylon søjle x4
• M3 rustfri stål skrue x4

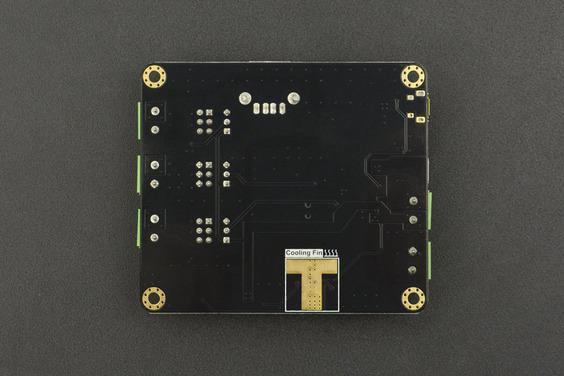

• 14mm*14mm Aluminium kølefinne x1
• 14mm*14mm Termisk ledende silikonepude x1
• Hun DC-strømstikadapter x1
