Adafruit 555 PWM-udgang STEMMA - 1,5K~25 KHz eller 1,5~250 Hz

Adafruit 555 PWM Output STEMMA er et alsidigt, fuldt samlet 555 timerkort, der tilbyder justerbar frekvens og 50% duty firkantbølgeudgang. Det blev oprindeligt udviklet som et PC Fan Dummy-kort og overgår sit oprindelige formål med at generere præcise firkantbølger til at drive piezoer, modulere IR-signaler eller fungere som lydindgange.

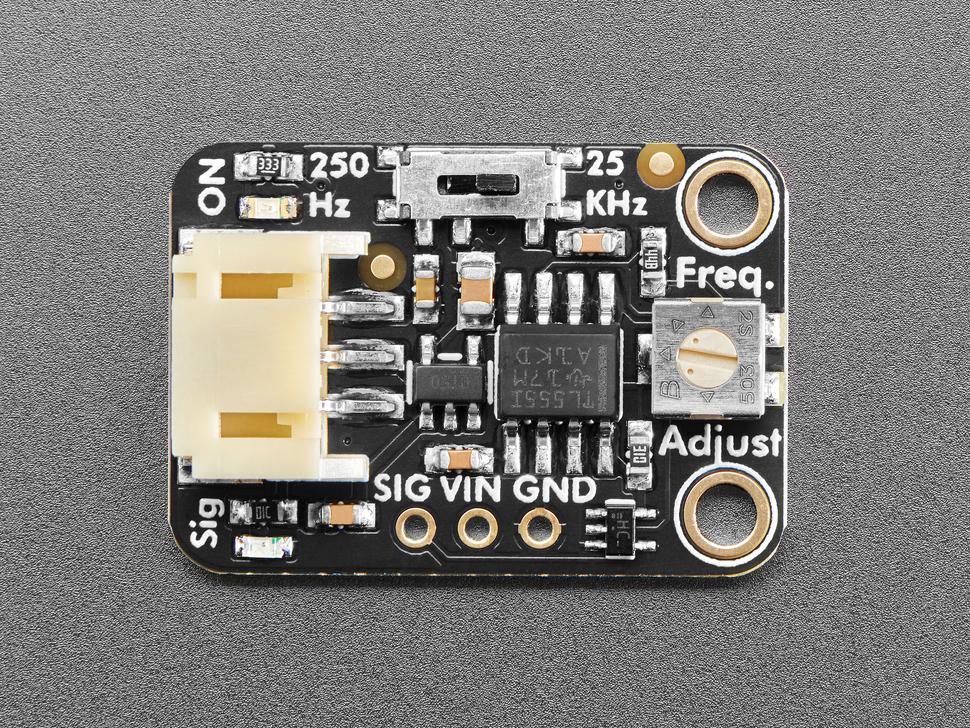

Med muligheden for at vælge mellem to frekvensområder – cirka 1,5K~25 KHz eller 1,5~250 Hz – muliggør den medfølgende trimmerpot nem tuning. Synkroniser med enheder ved hjælp af en logisk analysator, oscilloskop eller endda via en lydindgang for at finde den nøjagtige frekvensudgang.

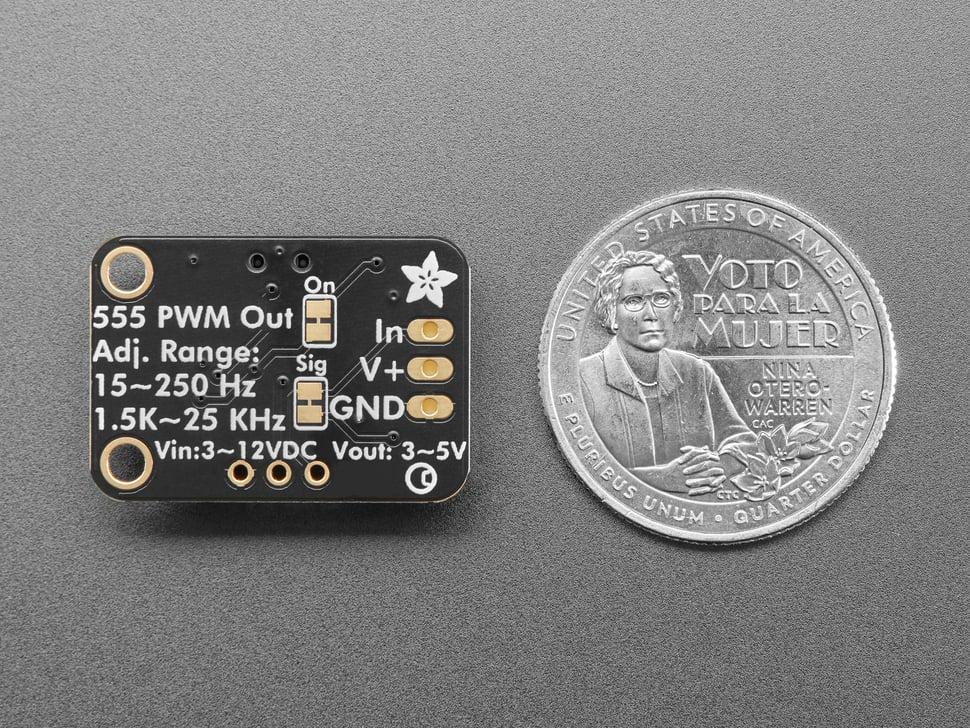

Udgangen drives af en 74HC1G04 buffer, der kan sinke/source op til 12,5 mA, og den opretholder en DC firkantbølge, der er fastgjort til 5 V, når den strømforsynes over 5 V. Forsyn kortet med et spændingsområde fra 3 V til 12 V DC; takket være den indbyggede regulator er 555 og buffer sikkert reguleret til et maksimum på 5 V.

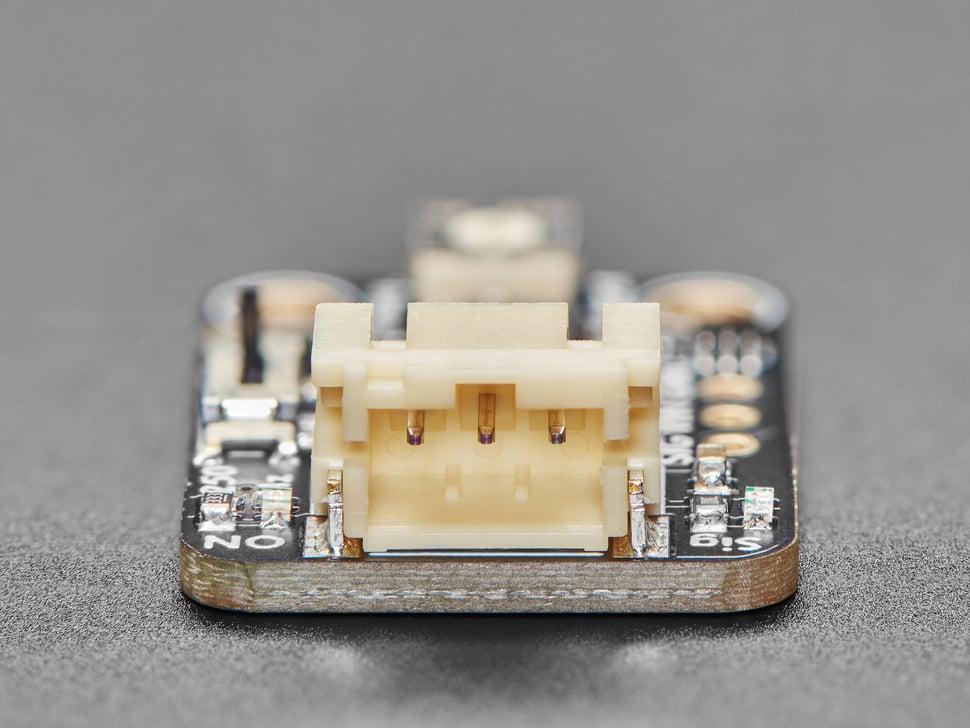

Selvom hvert STEMMA-kort leveres som et fuldt samlet, testet printkort, skal brugerne anskaffe et 2 mm STEMMA JST PH-kabel med 3 ben og en pitch til tilslutning. Det tilbyder også en 0,1" header med mellemrum til dem, der foretrækker at lodde strøm-, jord- og signalstier.
