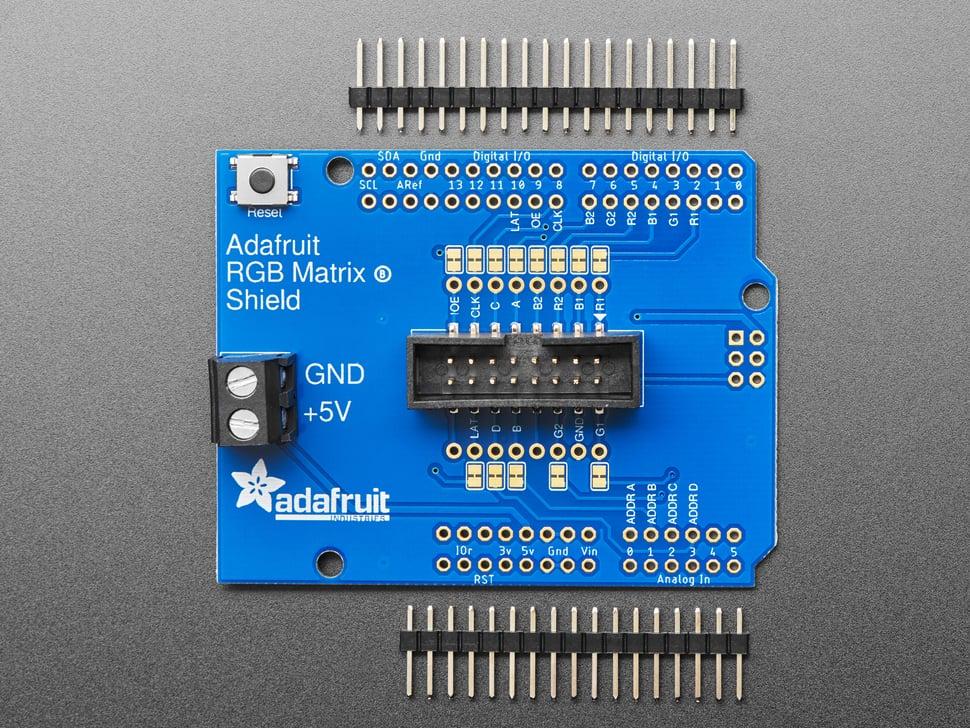

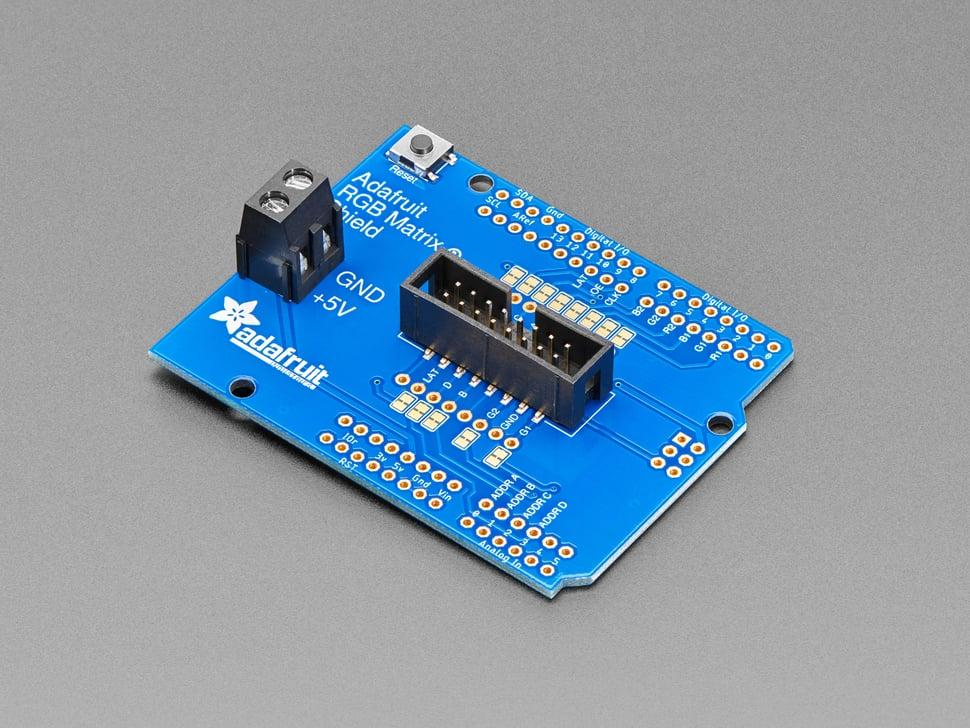

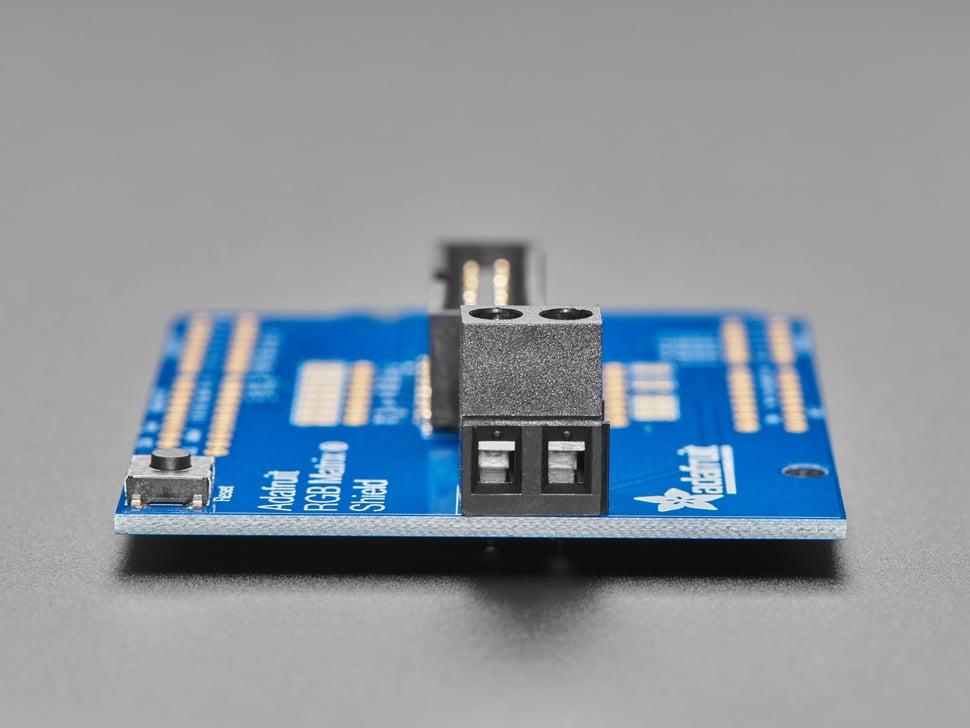

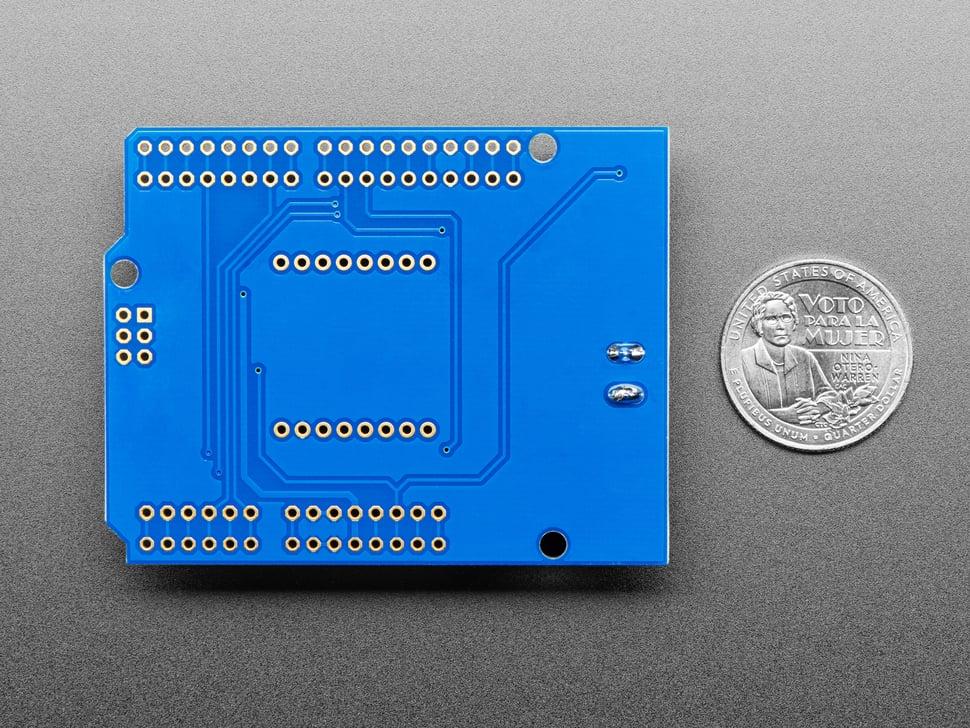

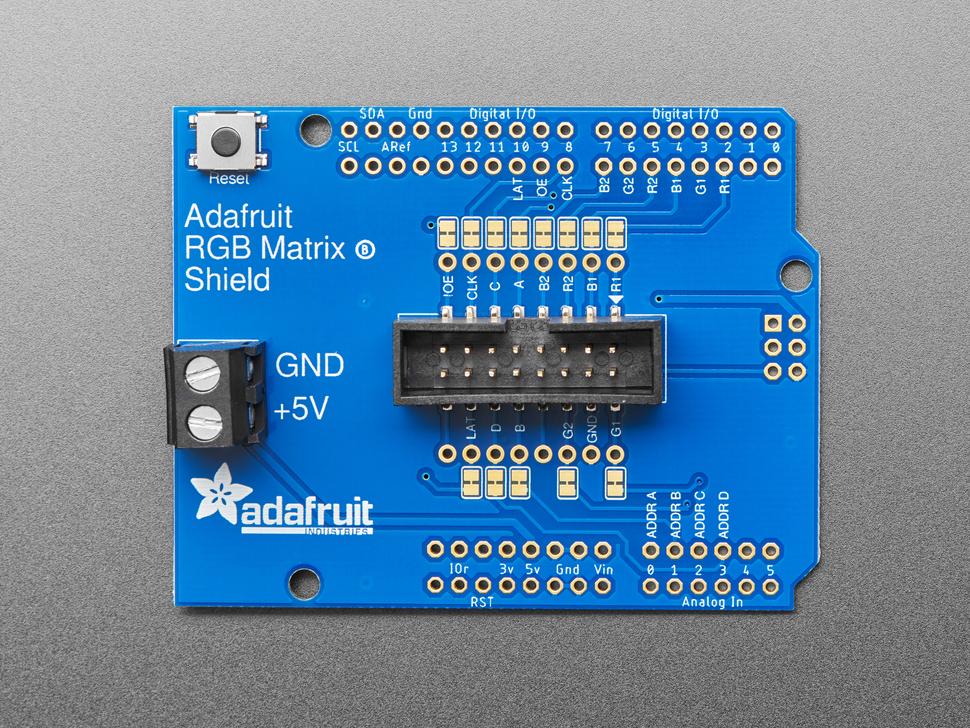

Adafruit RGB Matrix Shield til Arduino

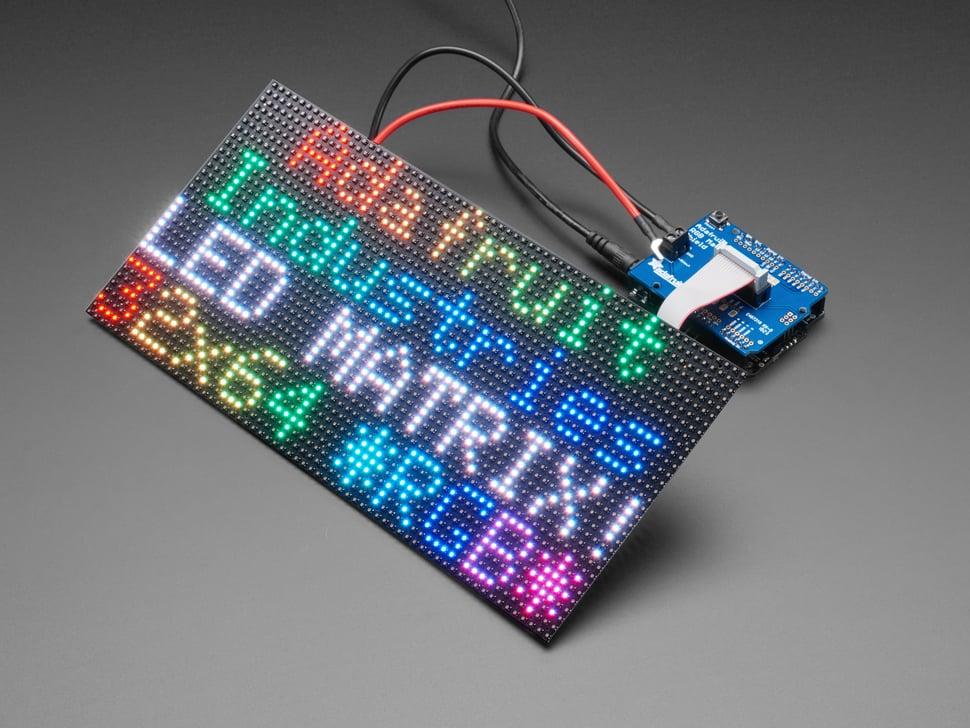

Vores RGB-matricer er blændende med deres hundreder eller endda tusindvis af individuelle RGB-LED'er. Sammenlignet med NeoPixels har de stor tæthed, strømforbrug, og prisen pr. LED kan ikke slås. Men...(er der ikke altid et men?) Du skal bruge vores specielle bibliotek til at styre dem, og de kræver en masse ledninger, der skal tilsluttes. Sikkert hårdere end en enkelt-leder forbindelse.

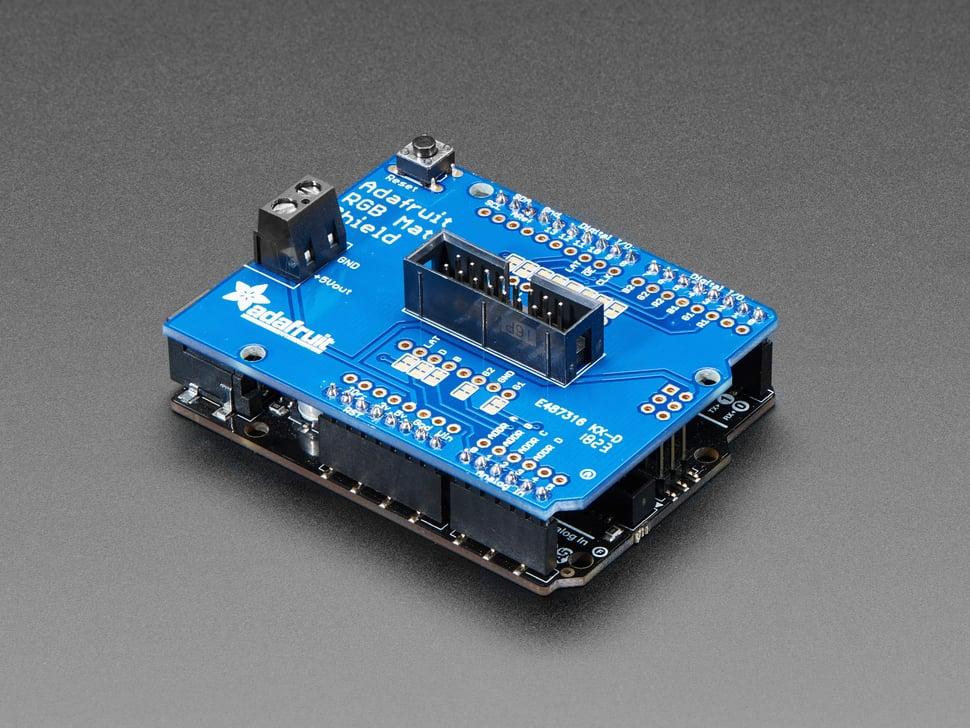

Hvis du har et Arduino-kompatibelt board, med en ATmega328p-chip (som vores Metro 328) eller SAMD21 (som Metro M0) eller endda SAMD51 (som vores Metro M4), vil dette skjold gøre brugen et snuptag! Lidt let lodning til at fastgøre headers, stik og klemrække, og du er klar til at rocke. Sæt den på dit mikrocontrollerkort, og du kan nemt vedhæfte enhver RGB-matrix. Dette skjold tager sig bare af ledningerne for dig!

For 800mA eller mindre strømforbrug på matrixen kan du endda 'låne' 5V-strømmen fra Arduinos regulator. Dette er ikke godt til projekter, hvor du har mange lysdioder tændt på én gang, men til rulletekst og let LED-brug vil det gøre ledningsføringen endnu nemmere, fordi du ikke behøver en separat strømadapter. Hvis du har brug for 1 Amp eller mere, skal du selvfølgelig bare bruge 2x8 stikket til data og bruge en separat 5V 2A eller 5V 4A vægadapter direkte til panelet.

Bemærk at dette skjold kun er en ledningsadapter, hvis du har en Metro 328 kan du kun bruge 16x32 eller muligvis 32x32 matricer før du løber tør for RAM. For store paneler, brug en Metro M0 eller M4 - de vil fungere bedst takket være deres enorme RAM.

Bemærk venligst, at vores Arduino-bibliotek kun understøtter 32-pixel høje matricer, så prøv ikke at bruge en 64x64 matrix, det virker ikke!
