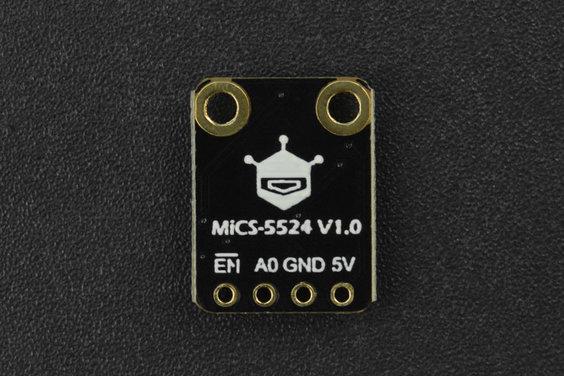

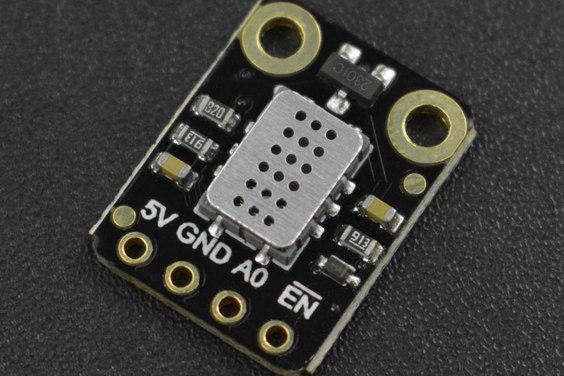

Fermion: MEMS gassensor - MiCS-5524 (Breakout)

Dette er en brint- og nitrogenoxidgaskoncentrationssensor lanceret af DFRobot.

Sensoren bruger MEMS-teknologi til at støtte gaskoncentrationsdetektion af CO, CH4, C2H5OH, C3H8, C4H10, H2, H2Sand NH3. Den matchende prøvekode integrerer koncentrationskonverteringsformlen for forskellige gasser for at lette testning og brug af sensorer.

Produktet understøtter 5V strømforsyning, analog spændingsudgang og har strømforsyningsaktivering/deaktiveringsben for lavt strømforbrug.

Funktioner

• Understøtter en række af detektering af skadelig gas
• Integrer beregningsformlerne for forskellige gaskoncentrationer
• Lavt strømforbrug
• I2C digital udgang
• Kompatibel med 3,3~5,5V mastercontrolleren

Ansøgninger

• Gaslækagedetektion
• Gas sikkerhedsudstyr
• Luftmiljødetektion

specifikationer

• Påvisning af fysiske mængder: Gaskoncentration eller gaslækage af CO, CH4, 2H5OH, C3H8, C4H10, H2, H2S, NH3
• Driftsspænding: 4,9~5,1V DC
• Effekttab: 0,45W
• Udgangssignal: Analog mængde
• Måleområde: 1 – 1000 ppm (kulilte CO)10 – 500 ppm (ethanol C2H5OH)1 – 1000 ppm (brint H2)1 – 500 ppm (ammoniak NH3)>1000 ppm (methan CH4)
• Arbejdstemperatur: -30 ~ 85 ℃
• Arbejdsfugtighed: 5 ~ 95% RH (ingen kondensering)
• Opbevaringstemperatur: -40 ~ 85 ℃
• Levetid: >2 år (i luften)
• Printpladestørrelse: 12 mm x 16 mm
• Monteringshulstørrelse: Indvendig diameter 2 mm/ ydre diameter 4 mm

Dokumenter

• Produkt wiki
• MiCS-5524 datablad
• Skematisk diagram
• Dimension og komponentlayout

Forsendelsesliste

• Fermion: MEMS gassensor - MiCS-5524 x1
• Sort pin header-3Pin x1
