Adafruit I2C Quad Rotary Encoder Breakout med NeoPixel

Rotationsencodere tilbyder præcis kontrol med 360-graders rotation, i modsætning til traditionelle potentiometre. Disse innovative encodere har taktile låsemekanismer, der giver tilfredsstillende feedback ved hvert drej.

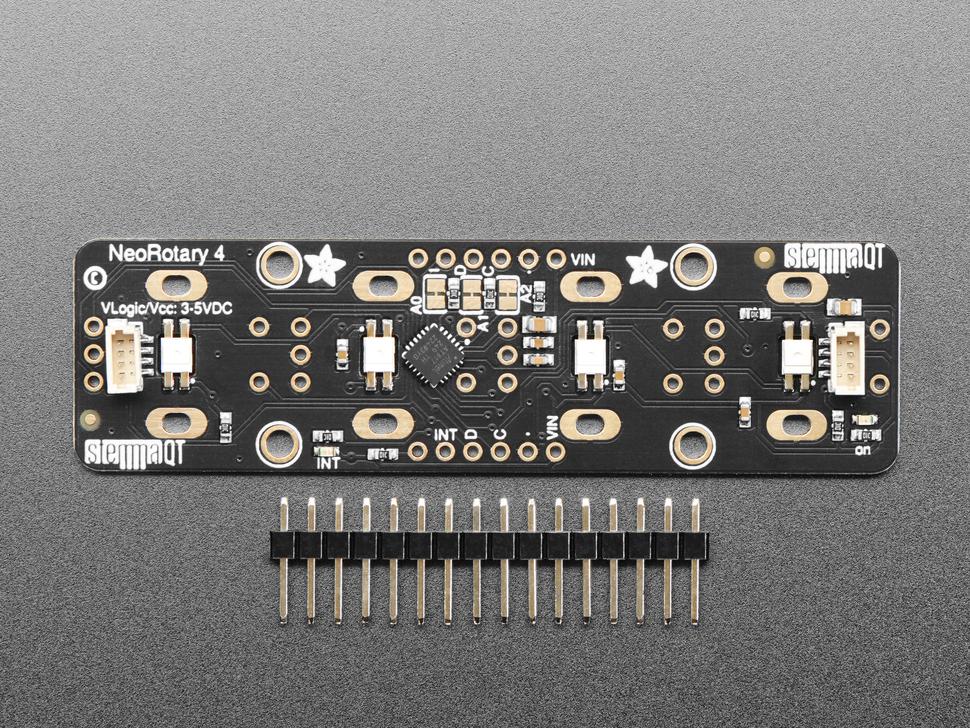

For problemfri integration forenkler dette Stemma QT breakout-board processen. Med kompatibilitet med op til fire roterende encodere er det perfekt til at skabe omfattende grænseflader fyldt med knapper.

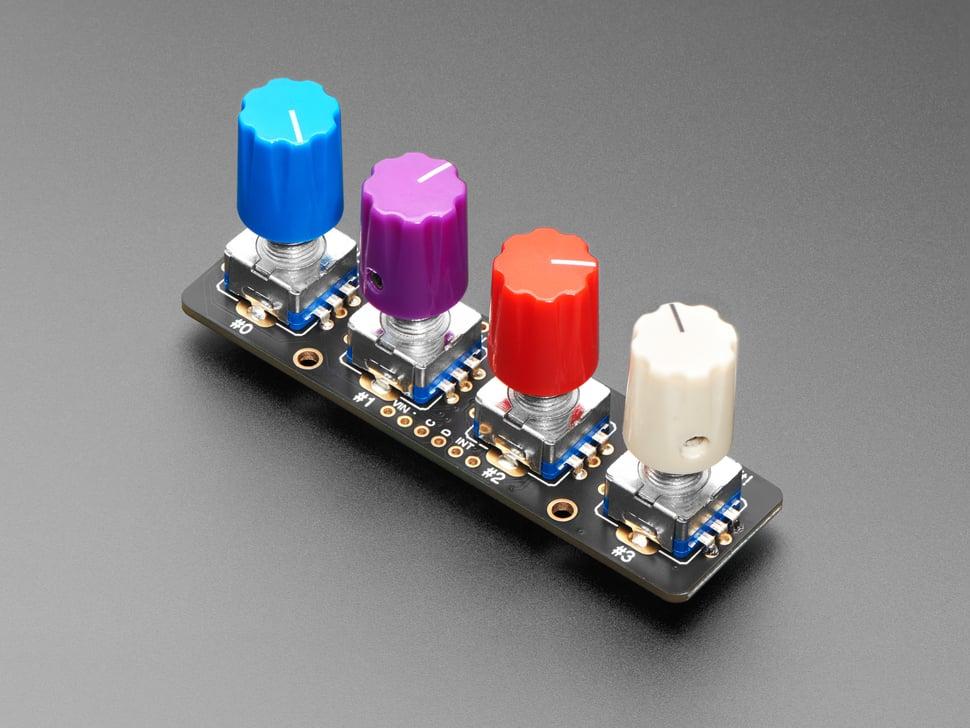

Designet til nem opsætning, lod alle standard PEC11-pinout-encodere, med eller uden en push-switch. Den indbyggede mikrocontroller, programmeret med vippefirmware, sporer pulser og pins og gemmer inkrementelle værdier til I2C-forespørgsler.

Integrationen er ubesværet; tilslut ved hjælp af et Stemma QT-kabel med mikrocontrollere lige fra Arduino UNO til Raspberry Pi . Styring og datalæsning strømlines ved hjælp af vores Arduino -bibliotek, med yderligere understøttelse via CircuitPython/Python til Linux-baserede systemer.

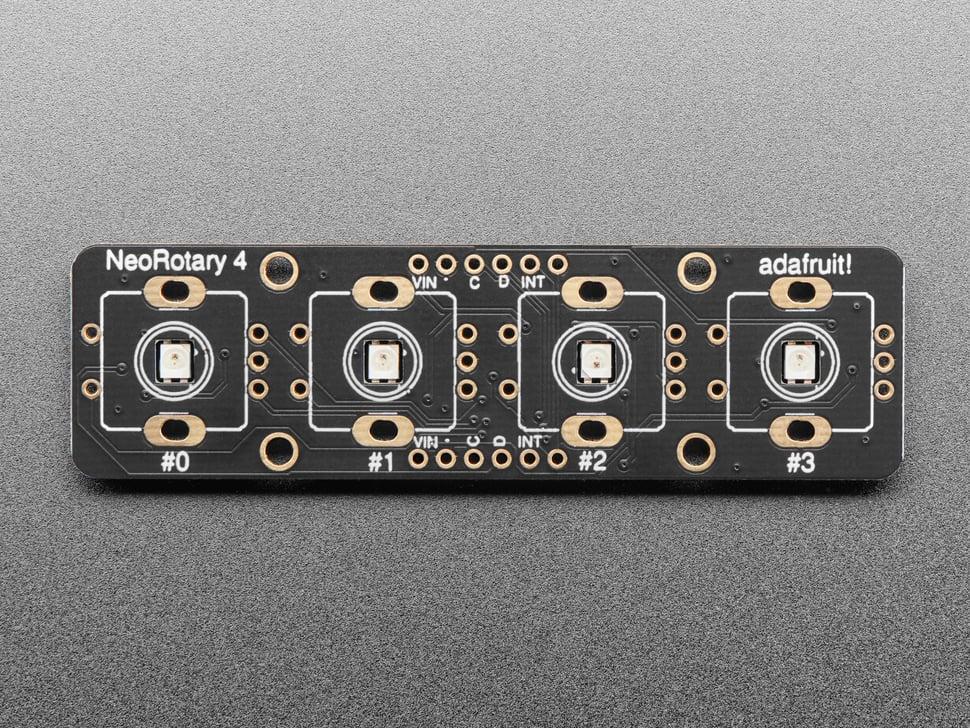

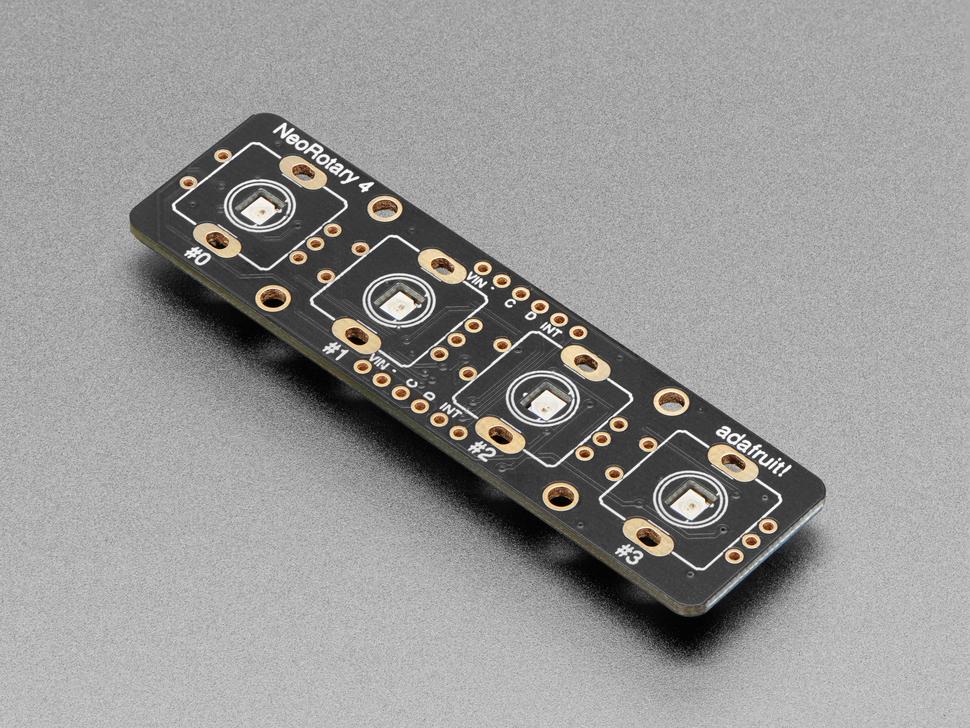

Disse LED'er har omvendt monterede NeoPixels til visuel feedback med gennemskinnelige akselencodere og styres via I2C. INT-pinden giver lave pulser ved rotation eller registrering af tryk på knapper, hvilket reducerer behovet for konstante I2C-aflæsninger.

Fleksibilitet er nøglen, da det muliggør op til otte encoderforbindelser på en enkelt I2C-port via justerbare adressejumpere. Med stik, der er kompatible med Sparkfun Qwiic I2C, understøttes loddefri forbindelser og omfattende sensorkæder ved hjælp af kompatible kabler.

Dette breakout-board tilbyder fuld tilpasning, der muliggør både fastlåste og fastlåste encodere. Bemærk, at højhastighedsmotorencodere ikke understøttes; det er kun designet til håndroterede mekaniske encodere.

Gør dine projekter bedre med denne alsidige og intuitive roterende encoder-breakout, der giver tilgængelige, dynamiske kontrolfunktioner.
