Adafruit Proto Doubler PiCowbell til Pico og PicoW

Adafruit Proto Doubler PiCowBell forenkler programmering og sensortilslutning til dit Raspberry Pi Pico-kort og ligner en dobbelt mini-loddefri protoplade. Dens innovative funktioner sikrer problemfri integration, tilbyder nulstillingsknapfunktionalitet og et alsidigt STEMMA QT/Qwiic-stik til hurtige I2C-forbindelser.

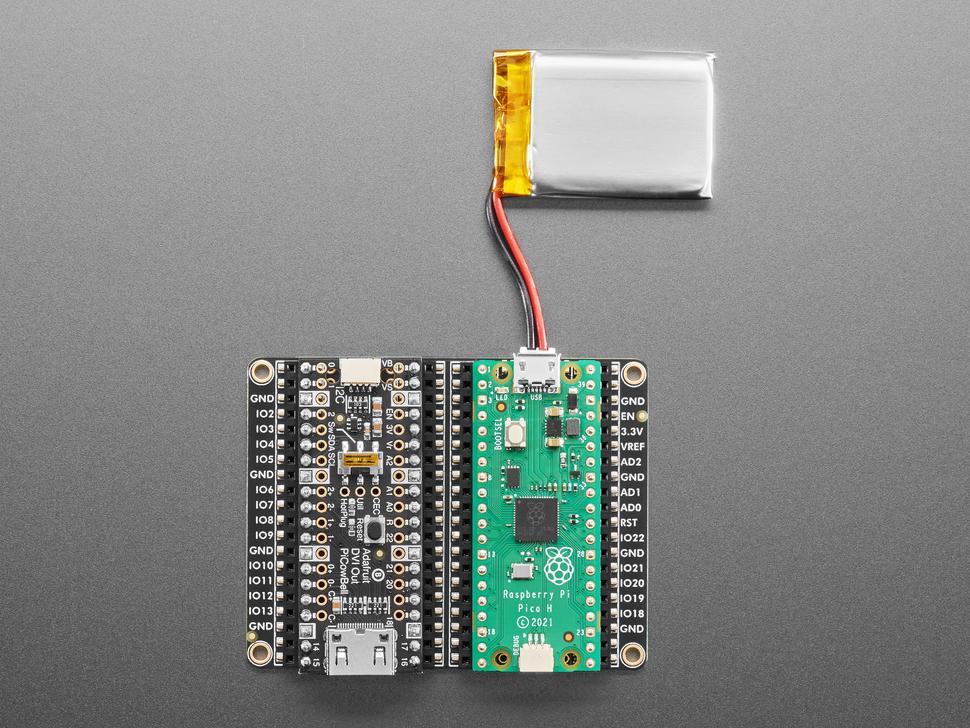

Med plug-and-play-funktioner er lodning ikke nødvendig, når den parres med en Pico H eller Pico WH. De dobbelte stik muliggør nem tilføjelse af tilbehør uden behov for at stable headere.

Doubler er designet med mobilitet i tankerne og understøtter LiPoly/LiIon-batterier med et JST 2-PH-stik til 3,7V/4,2V-batterier. Den oplades automatisk, når den tilsluttes via USB , og skifter problemfrit til batteristrøm, når USB forbindelsen frakobles.

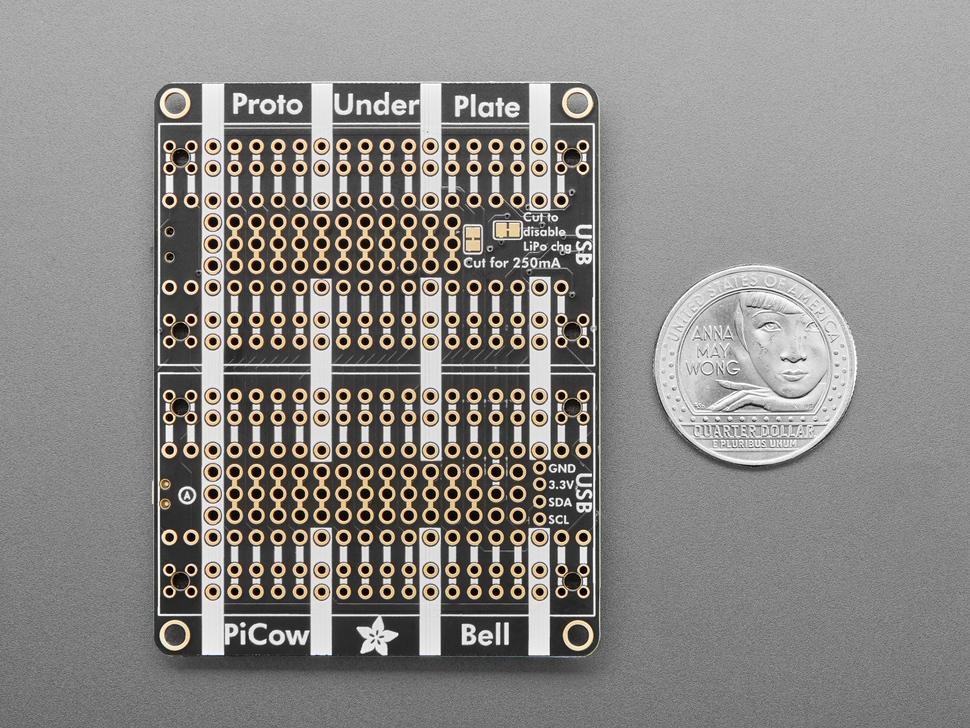

Standardopladningshastigheden på 500 mA kan justeres til 250 mA for mindre batterier. Skydekontakten sikrer nem strømstyring ved at deaktivere 3,3 V strømforsyningen, når det er nødvendigt.

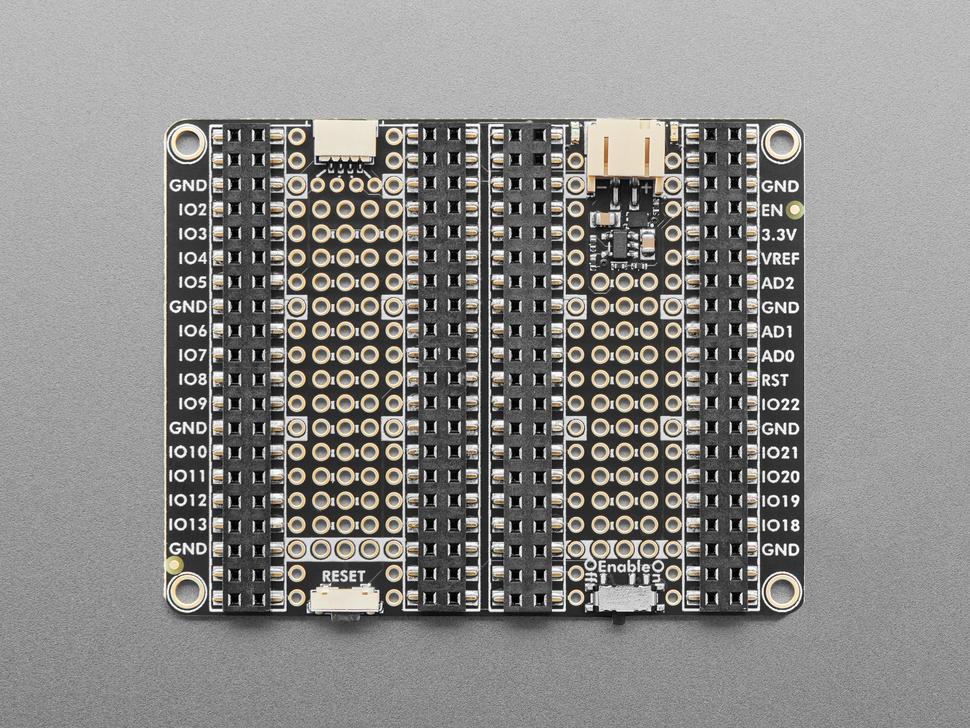

Fleksible batterimuligheder inkluderer 3xAA eller 3xAAA-pakker til alkaliske eller NiMH-batterier. Dobbeltfatning gør det nemt at tilslutte LED'er, knapper eller breadboards, med tydelig mærkning på hver fatning for nem konfiguration.

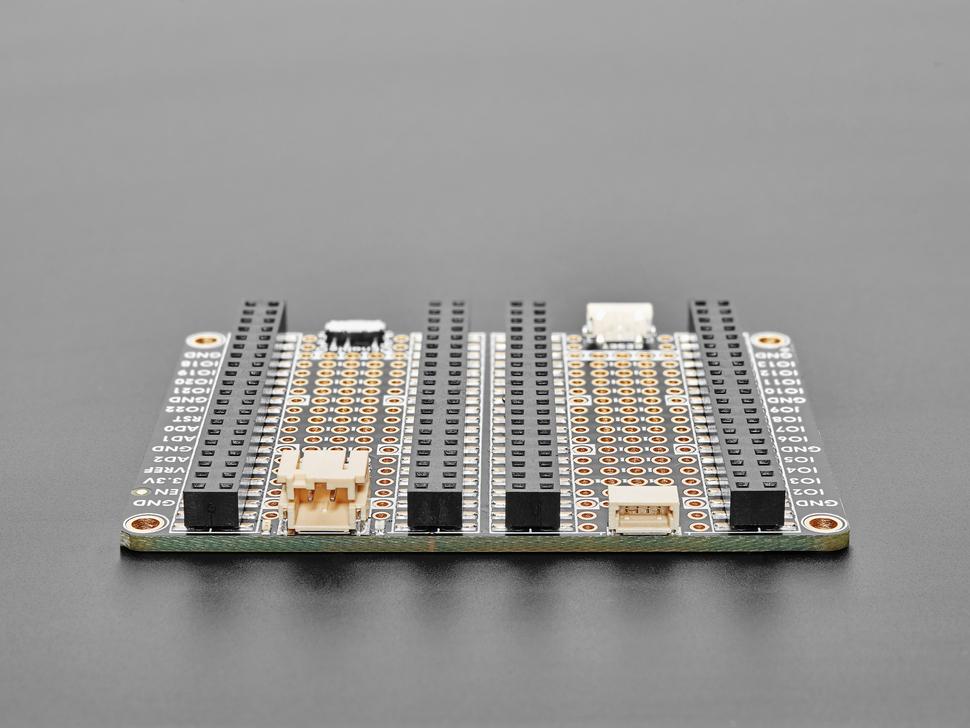

Doubler er forbedret med hule dobbeltfatningslister og fire monteringshuller og passer til Pico Stacking Headers for alsidige tilslutningsmuligheder. Forgyldte elektroder sikrer jævn lodning, med tydeligt markerede jordelektroder og en jordskinne for nem identifikation.

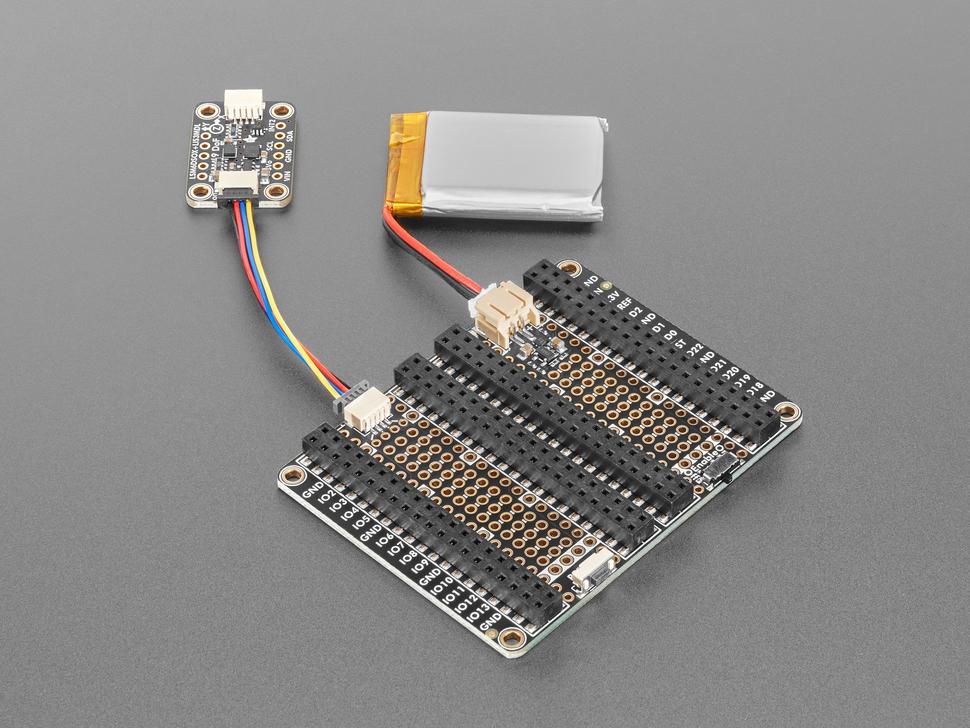

I2C/Qwiic-stikket kan også fungere som GPIO-ledninger, hvis der ikke er I2C-enheder, hvilket giver adgang til 3V, GND, IO4 og IO5 pins. Yderligere breakout-huller ved siden af JST SH muliggør yderligere I2C-forbindelser.

Denne omhyggelige ingeniørkunst sikrer, at hver Pico-pad har en tilsvarende hulpad til loddejumpering, hvilket maksimerer boardets tilpasningspotentiale. Philhower Arduino kernen er prækonfigureret til IO4 og IO5, mens CircuitPython eller MicroPython kræver manuelle SDA+SCL-pinjusteringer.
